Paso 3: Antecedentes: ¿Cómo funciona un Joule Thief?
Este circuito utilizado en este proyecto es modificado "Joule Thief." Un Joule Thief es un auto-oscilante refuerzo de tensión. Toma una señal de bajo voltaje constante y la convierte en una serie de pulsos de alta frecuencia a un voltaje mayor.

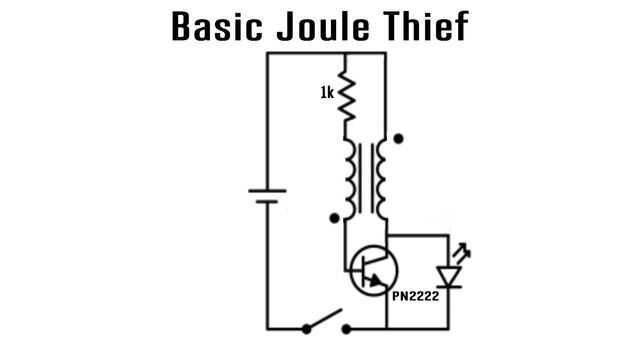

Aquí funciona un Joule Thief básico paso a paso
1. inicialmente el transistor está apagado.
2. una pequeña cantidad de electricidad pasa a través de la resistencia y la bobina de primera a la base del transistor. Esto abre parcialmente el canal colector-emisor. La electricidad ahora es capaz de viajar a través de la segunda bobina y a través del canal colector-emisor del transistor.
3. la creciente cantidad de electricidad a través de la segunda bobina genera un campo magnético que induce una mayor cantidad de energía eléctrica en la bobina de primera.
4. la electricidad inducida en la bobina de primera entra en la base del transistor y abre el canal colector-emisor aún más. Esto permite incluso más electricidad viajes a través de la segunda bobina y a través del canal colector-emisor del transistor.
5. pasos 3 y 4 repetición en un bucle de retroalimentación hasta que la base del transistor está saturada y el canal colector-emisor está completamente abierto. La electricidad viaja a través de la segunda bobina y transistor están en un máximo. Hay mucha energía acumulada en el campo magnético de la segunda bobina.
6. puesto que la electricidad en la segunda bobina no va en aumento, deja de inducir electricidad en la primera bobina. Esto causa menos electricidad entrar en la base del transistor.
7. con menos electricidad va en la base del transistor, el canal colector-emisor comienza a cerrarse. Esto permite menos electricidad viajar a través de la segunda bobina.
8. un descenso en la cantidad de electricidad en la segunda bobina induce un importe negativo de la electricidad en la primera bobina. Esto hace que incluso menos electricidad entrar en la base del transistor.
9. los pasos 7 y 8 repetición en un bucle de realimentación hasta que no haya casi ninguna electricidad pasando por el transistor.
10. parte de la energía que se almacena en el campo magnético de la segunda bobina se drena. Sin embargo, todavía hay mucha energía almacenada. Esta energía tiene que ir a algún lugar. Esto hace que la tensión en la salida de la bobina a spike.
11. la electricidad acumulada no puede pasar por el transistor. Así que tiene que pasar por la carga (generalmente un LED). La tensión en la salida de la bobina se construye hasta que alcanza una tensión donde es puede ir a través de la carga y disiparse.
12. la energía acumulada pasa a través de la carga en un punto grande. Una vez que la energía es disipada, el circuito se restablece eficazmente y comienza todo el proceso de nuevo. En un típico circuito Joule Thief este proceso sucede 50.000 veces por segundo.
