Cargador de batería de baja tensión Joule Thief (5 / 9 paso)

Paso 5: Enrolle el toroide

El transformador en el circuito se hace enrollando alambre alrededor de un toroide de ferrita. Estos toroides pueden adquirirse de los proveedores de electrónica o pueden ser rescatados de viejos equipos electrónicos como fuentes de alimentación.

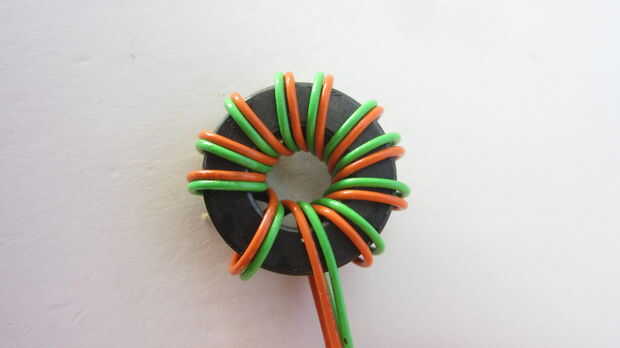

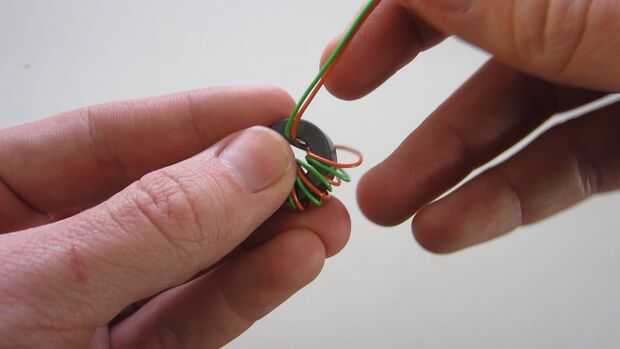

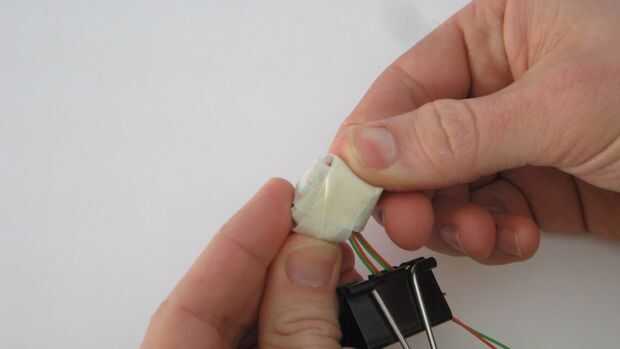

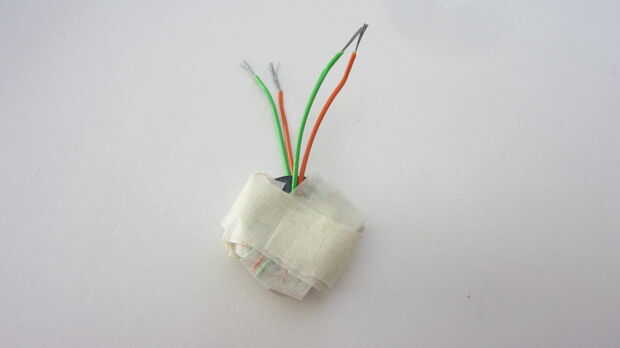

Tome dos pedazos de alambre delgado aislado y enróllelos alrededor del toroide diez veces. Tenga cuidado no se superponen a cualquiera de los cables. Hacer los cables tan uniformemente como sea posible. Para mantener los cables en su lugar mientras era prototipos, envuelto el toroide en cinta.
