Paso 7: El circuito en una placa de circuito de la soldadura

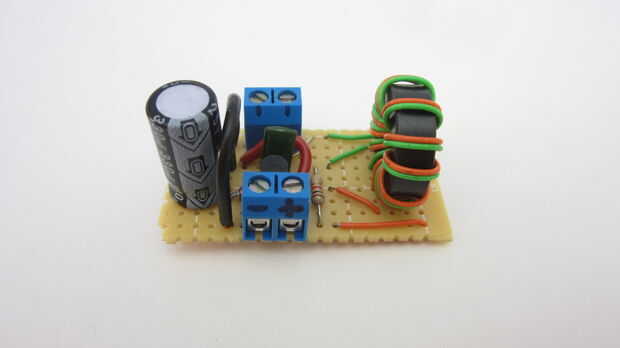

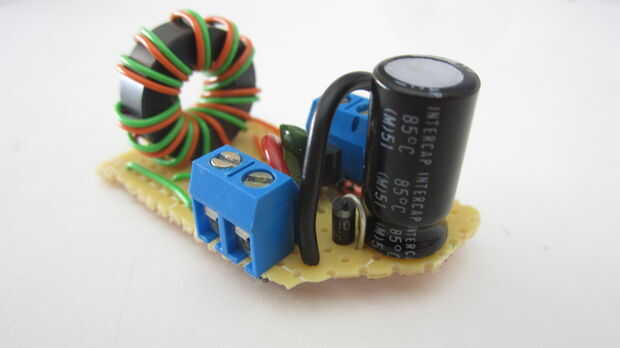

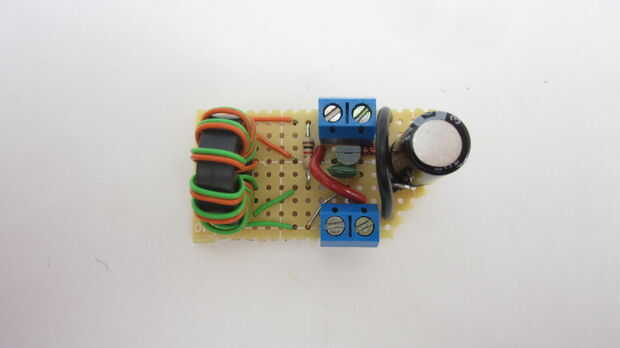

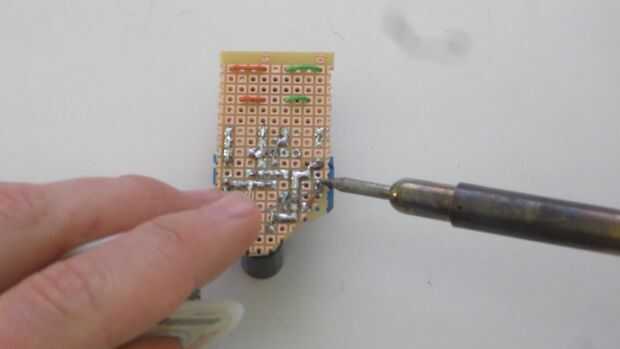

Para hacer el circuito terminado tan pequeño como sea posible, soldado las piezas sobre un tablero de perf. Este tipo de circuito permite colocar los componentes en cualquier lugar en el tablero que quieras y realizar conexiones personalizadas entre ellos en la parte inferior. Cuando terminé de soldadura, cortado la Junta alrededor de los componentes.

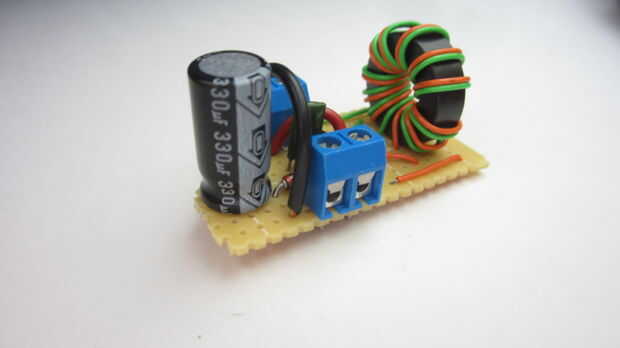

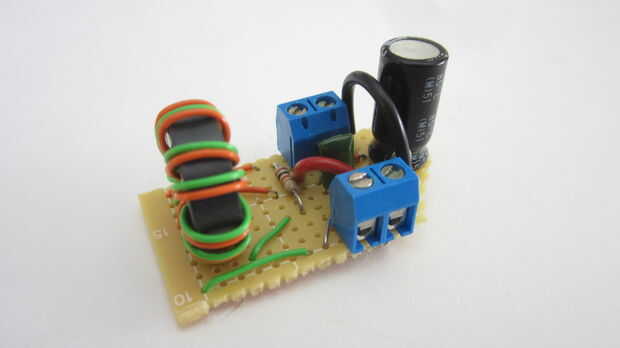

Para hacer las conexiones en la entrada y salida del circuito, usé conectores de tornillo de placa de PC. Esto le permite conectar fácilmente una variedad de componentes para la entrada o la salida. Puede utilizar cualquier fuente de energía o que desea trabajar con la batería. Para evitar mezclar los terminales, les recomiendo etiquetar los terminales positivo y negativo de cada uno y etiquetarlos como entrada o salida.
