Paso 5: circuito

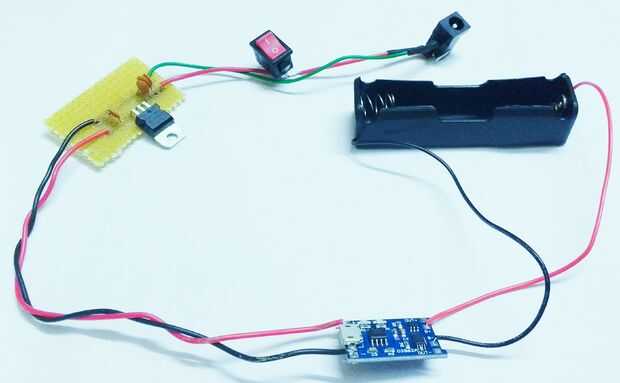

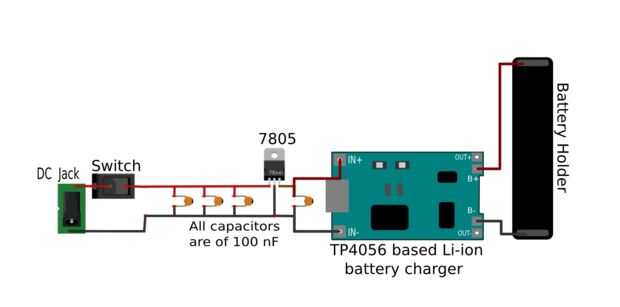

Ahora, vamos a conectar componentes eléctricos utilizando el cautín y la soldadura de alambre, para completar el circuito. He adjuntado imágenes de Fritzing esquemático y mi versión de los circuitos físicos, echa un vistazo a él. La siguiente es la descripción de los mismos.
- '+' terminal de DC jack se conecta a un borne del interruptor y '-' terminal de DC jack se conecta al pin GND del regulador 7805.
- Otros polos del interruptor están conectado al pin de Vin del regulador 7805.
- Conectar tres 100 condensadores nF paralelo entre Vin y GND pin del regulador de voltaje. (Utilizar circuitos de propósito General para este propósito)
- Conecte un condensador nF 100 entre Vout y GND pin del regulador de voltaje. (Utilizar circuitos de propósito General para este propósito)
- Conectar el pin Vout del regulador de voltaje 7805 con en + pin del módulo TP4056.
- Conectar pin GND del regulador de voltaje 7805 con IN-pin del módulo TP4056.
- Conectar pin terminal del sostenedor de batería B + '+' y '-' terminal de soporte de la batería al pin B del módulo de TP4056.
Hecho.
Nota: - Si utilizas 5 V adaptador de pared puede saltarse parte de regulador 7805 (como condensadores) y conectar directamente terminal '+' y '-' terminal del adaptador de pared IN + y IN-pernos de TP4056 respectivamente.
Nota: - al usar el adaptador de 12V, 7805 se calienta cuando lleva 1A, disipador de calor puede ser útil.
A continuación, se reunirán cada cosa en la cubierta.
