Cargador de batería de iones de litio DIY (6 / 8 paso)

Paso 6: Montaje: parte 1-modificación de la caja

Siga estos pasos para modificar el recinto para caber en la circuitería electrónica.

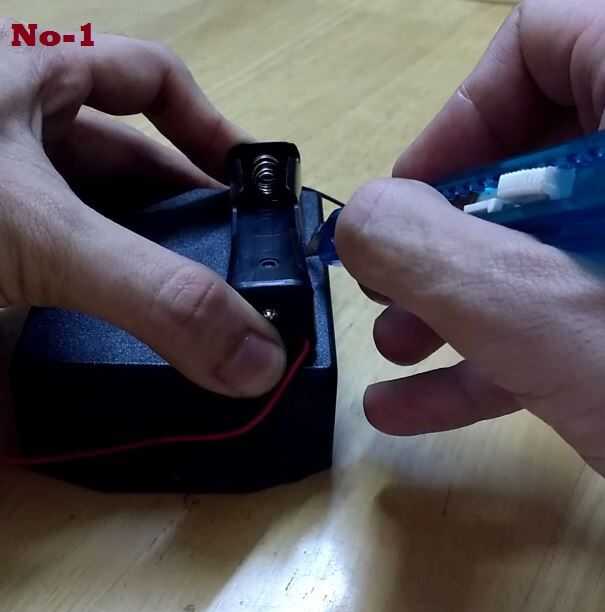

  1. Marcar las dimensiones del soporte de la batería en la caja usando un cuchillo de hoja. (Imagen No-1)

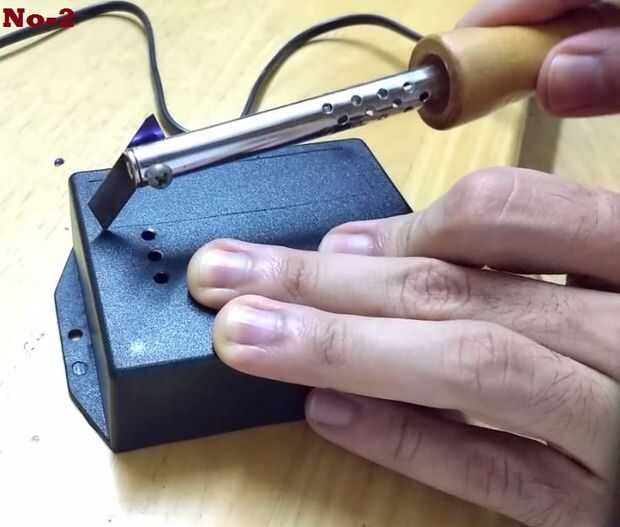

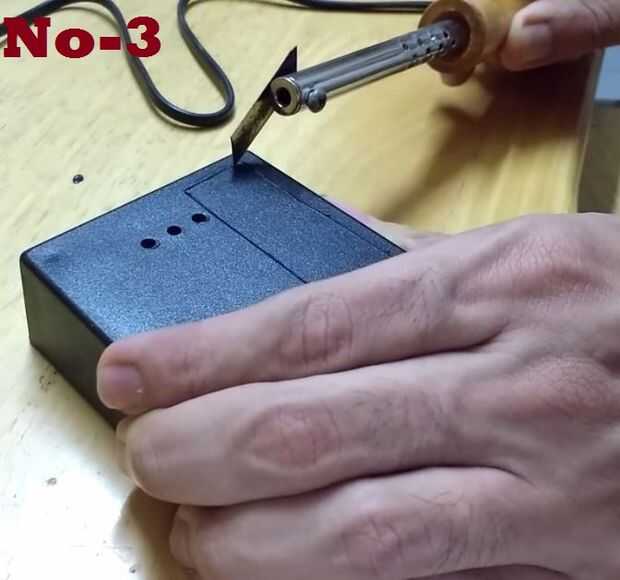

  2. Use hoja caliente para cortar a través de la caja según la marca del soporte de la batería. (Imagen No-2 y 3)

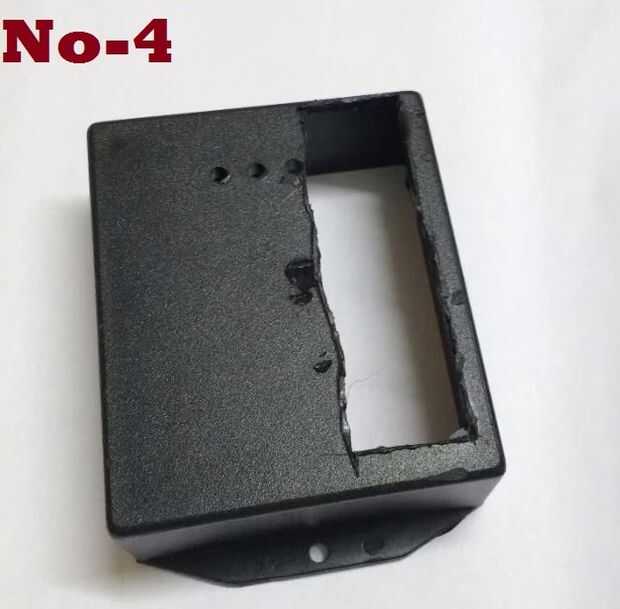

  3. Después de realizar el corte utilizando caja de cuchilla caliente debería parecerse a imagen No-4.

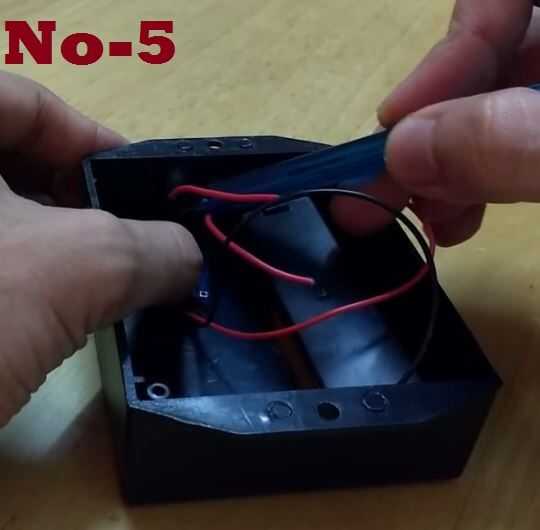

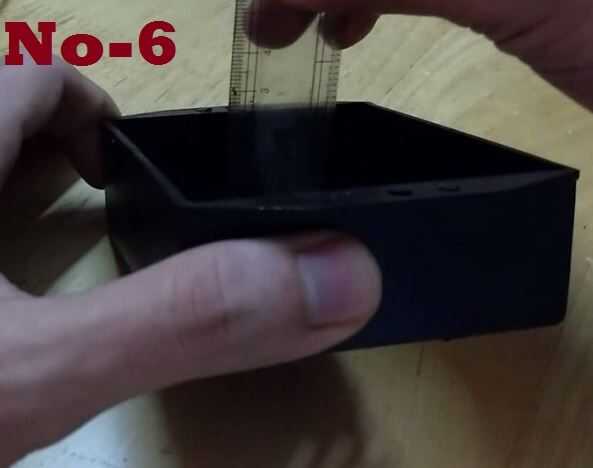

  4. Hacer marcas de USB puerto de TP4056 en el recinto. (Imagen No-5 y 6)

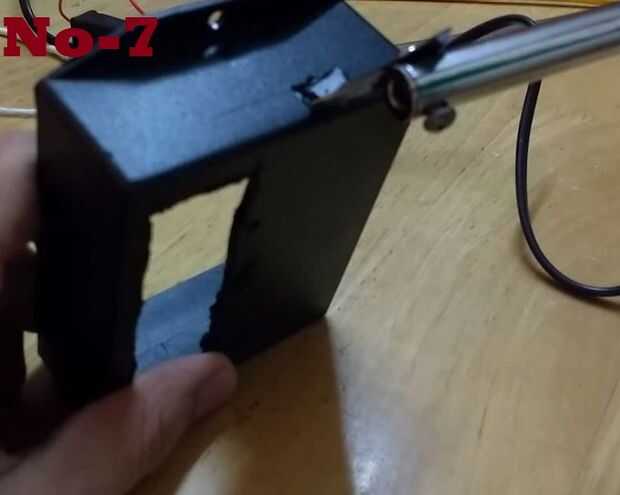

  5. Use hoja caliente para cortar a través de la caja según la marca del puerto USB. (Imagen No-7)

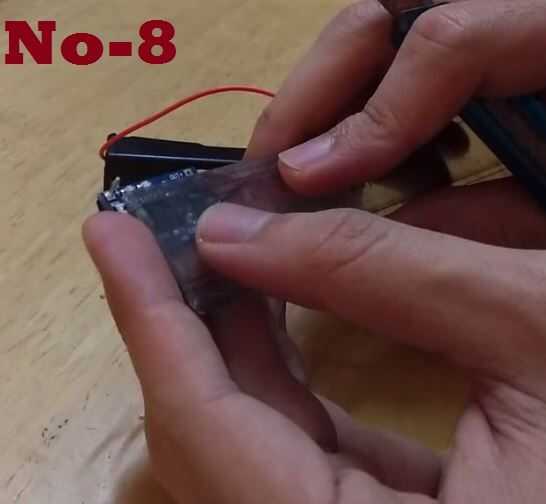

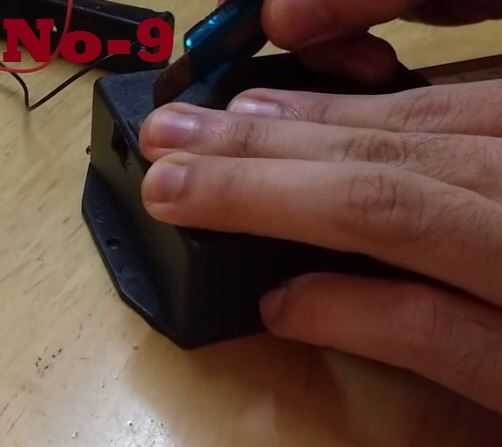

  6. Dimensión y las marcas de LEDs de TP4056 en el recinto. (Imagen No 8 y 9)

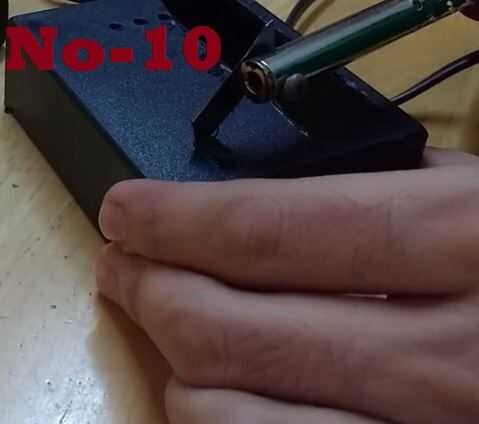

  7. Use hoja caliente para cortar a través de la caja según la marca de LEDs. (Imagen No-10)

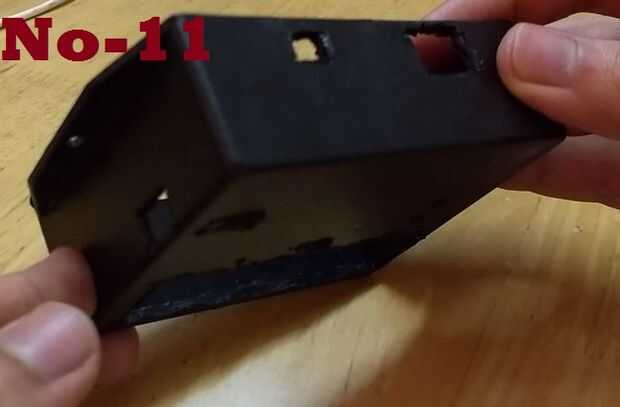

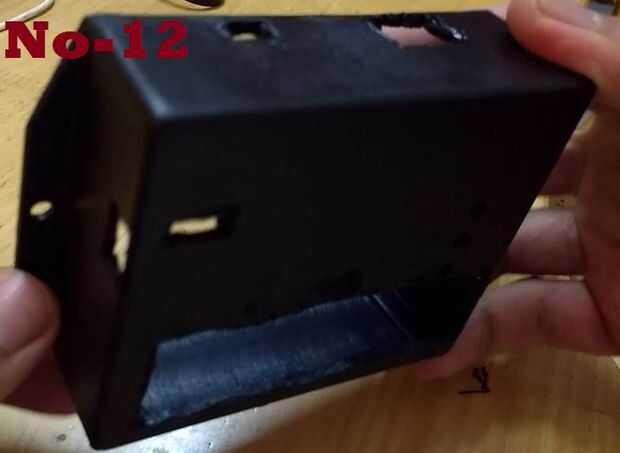

  8. Seguir pasos similares para hacer agujeros para el DC jack e interruptor. (Imagen nº-11 y 12)

Después de modificar el gabinete, permite ajuste de la electrónica.
