Cargador de batería de iones de litio DIY (7 / 8 paso)

Paso 7: Montaje: parte 2-poner electrónica dentro de la caja

Siga estos pasos para colocar la electrónica dentro del recinto.

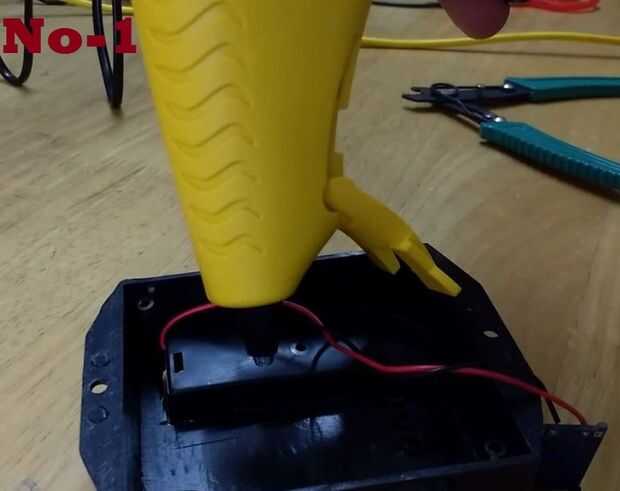

  1. Inserte el soporte de la batería tal que los puntos de montaje fuera del recinto; Utilice una pistola de pegamento para hacer una empresa conjunta. (Imagen No-1)

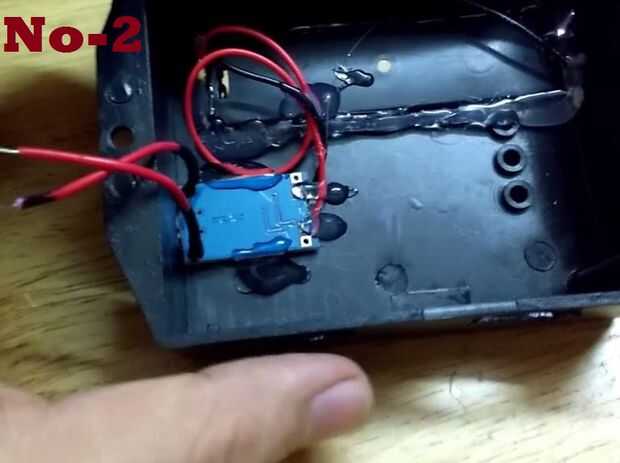

  2. Módulo de TP4056 de lugar, que LED y USB puerto son accesibles fuera del recinto, no hay necesidad de preocuparse si las medidas adecuadas fueron hechas en el paso anterior, las cosas se caen en su lugar automáticamente, finalmente utilizar pistola de pegamento para hacer empalme firme. (Imagen No-2)

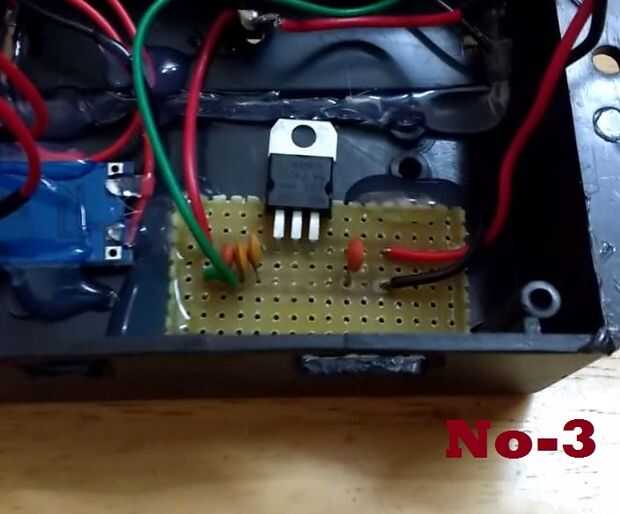

  3. Circuito de regulador de voltaje 7805 de lugar; Utilice una pistola de pegamento para hacer una empresa conjunta. (Imagen No-3)

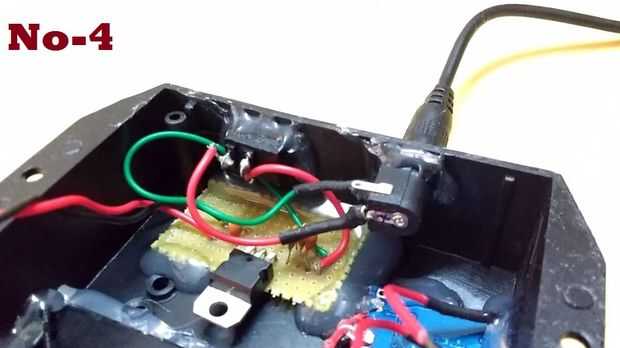

  4. Gato de la C.C. de lugar y el interruptor en sus lugares correspondientes y otra vez el uso del pegamento pistola para hacer una empresa conjunta. (Imagen No-4)

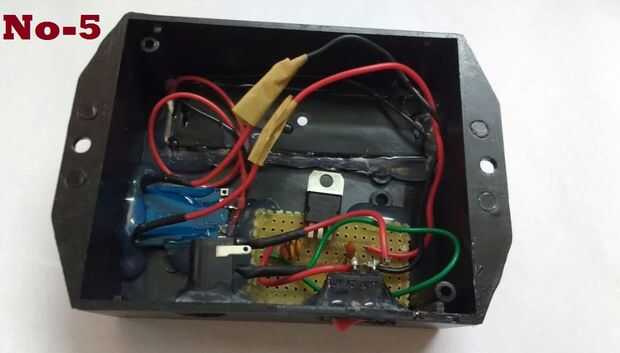

  5. Finalmente después del montaje debe ver algo como imagen No-5 dentro del recinto.

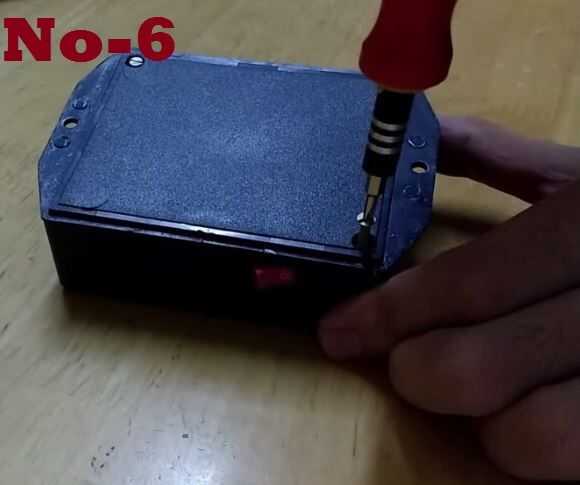

  6. Use algunos tornillos de repuesto y un destornillador para cerrar la tapa trasera. (Imagen No-6)
  7. Más tarde incluso usé algunas negro cinta para cubrir proyecciones indeseables aislante resultó de corte mediante cuchilla caliente. (la presentación también es una buena opción)

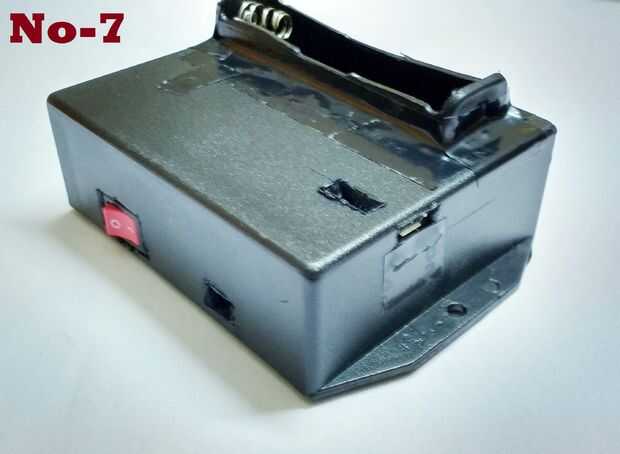

Acabado cargador de iones de litio se ve como se muestra en la imagen No-7. Ahora vamos a probar el cargador.
