Cargador de batería de Joule Thief (1 / 6 paso)

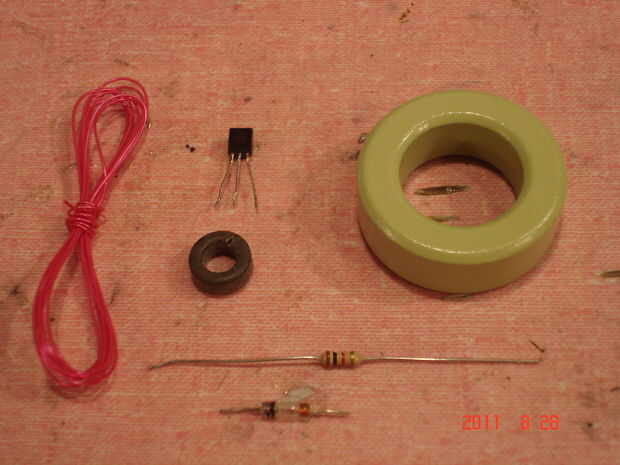

Paso 1: Partes y piezas

Unas palabras sobre algunas de las partes:
La base puede ser cualquier tamaño, pero nada de lujo o grandes es necesario. Un pequeño toroide es probablemente mejor porque es más compacto. Sola del toroide se utiliza en el circuito, pero dos están en la foto de referencia.

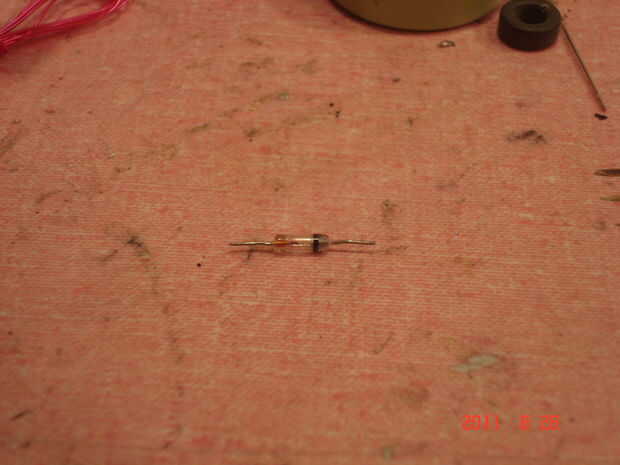

El diodo puede ser cualquier diodo, pero cuanto más baja la caída de tensión directa, mejor. Diodos de germanio funcionan mejor. Para encontrar la caída de tensión directa, simplemente conectar un diodo a una batería y medir la diferencia de voltaje con y sin el diodo en el circuito. Si la caída de tensión es igual al voltaje suministrado, asegúrese de que el diodo no está conectado al revés.
