Cargador de batería de Joule Thief (3 / 6 paso)

Paso 3: esquema

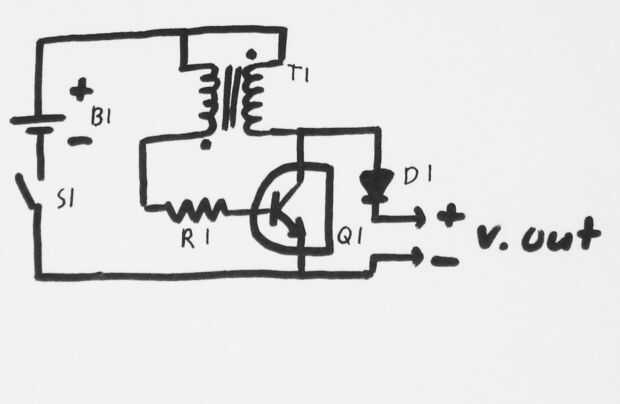

Ahora que el transformador ha sido preparado, es hora de mirar el esquema y comenzar a armar el circuito. El esquema es muy simple. Es obvio que los componentes que son, pero sólo en caso:
B1 es la celda de la batería AA, C o D alimentar el circuito
S1 es un interruptor SPST
T1 es el transformador toroidal
R1 es la resistencia de 1K ohm
Q1 es el transistor 2N3904
D1 es el diodo
la tensión de conexión va a la batería a cargar.
