Cargador de batería de Joule Thief (4 / 6 paso)

Paso 4: Assmble el circuito

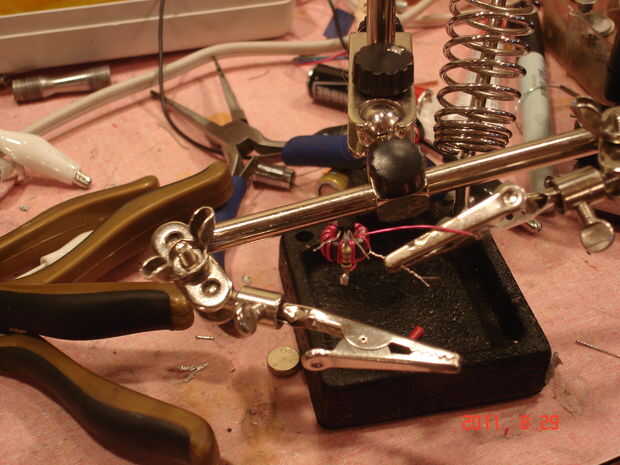

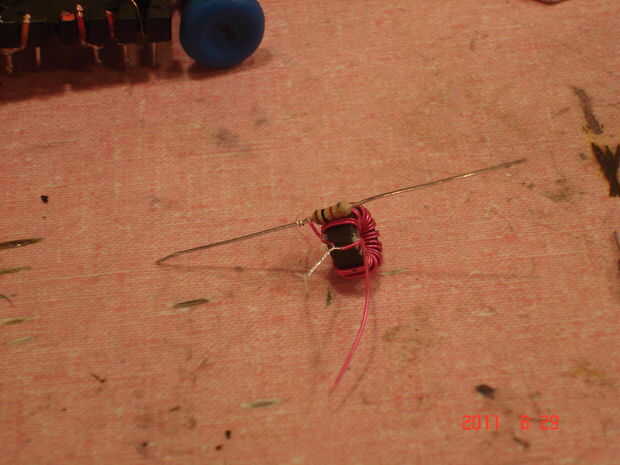

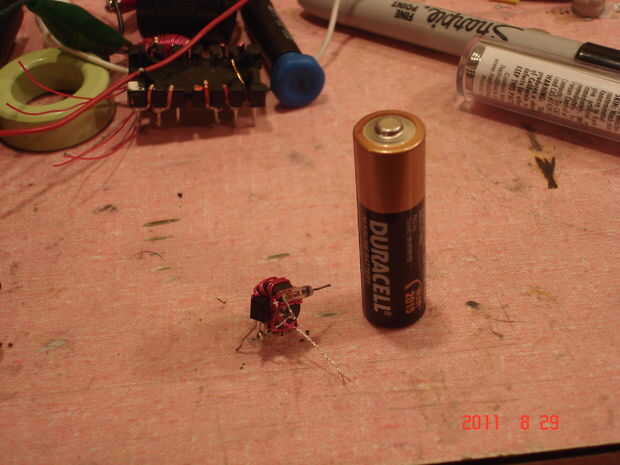

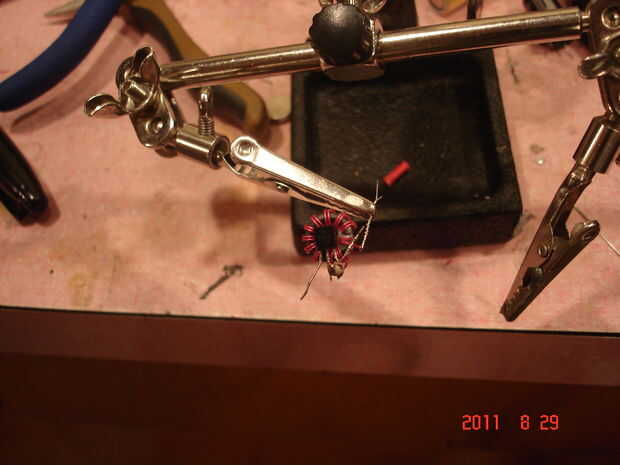

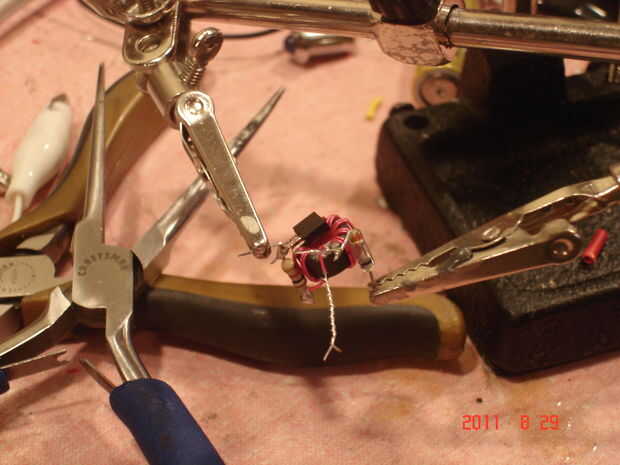

Decidió hacer mi cargador tan pequeño como sea posible y diseñado para utilizar cualquier pila de 1.5 voltios como fuente de alimentación y luego ser capaz de cargar cualquier otra batería. Esto significa que no utilizo ningún portabaterías, pero si hay un tipo específico de batería quiere chrge o utilizar como una fuente de alimentación, eres Bienvenido a utilizar un soporte de la batería. También quité el interruptor del circuito. Si quieres hacer pequeños como yo lo hice, sólo refiera a los cuadros de cómo conectar las partes.

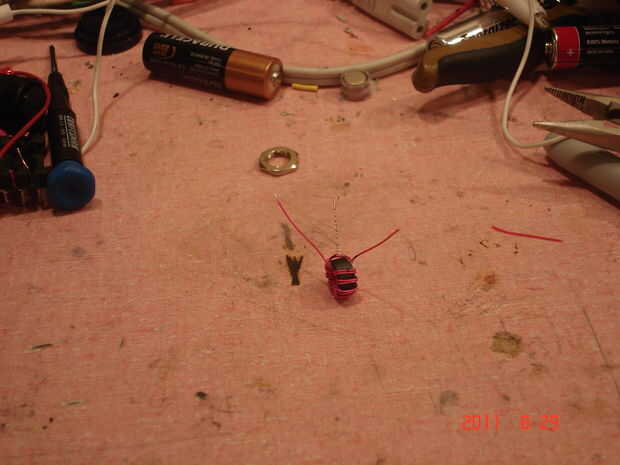

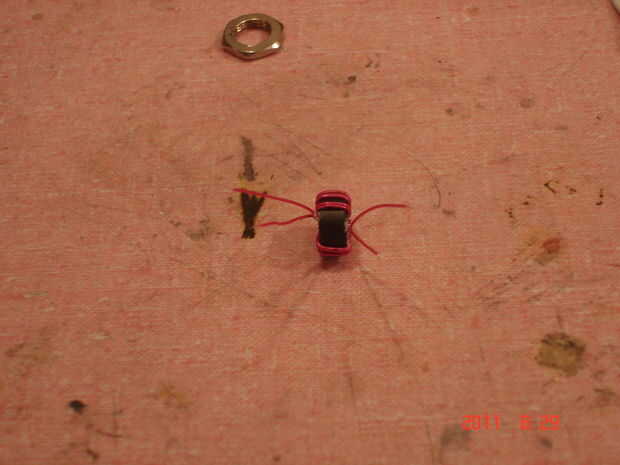

Al conectar el transformador, debe prestar atención a la fase de los devanados. Los puntos en el esquema representan la eliminación. No voy a entrar en la idea de eliminar, solo dar las características a este transformador. En la reansformer, usted tiene bobina y bobina B y 1 a la izquierda del lado y lado 2 a la derecha. Cada extremo de la bobina debe estar en el lado opuesto del transformador de la otra. es decir, es uno de los extremos del lado 1 (A1) y debe ser uno de los extremos del lado 2 (A2) y el mismo es con la bobina B. Elija dos extremos, uno de cada bobina y de lados opuestos en la transfromer y conectarlos. Poniéndolo simplemente, conecte A1 y B1 o B2 y A2.
Esto forma la conexión positiva del circuito. Pero cuál de los dos extremos del transformador está conectado a qué parte del circuito no importa para el resto de la construcción.
