Paso 9: Montaje de todo

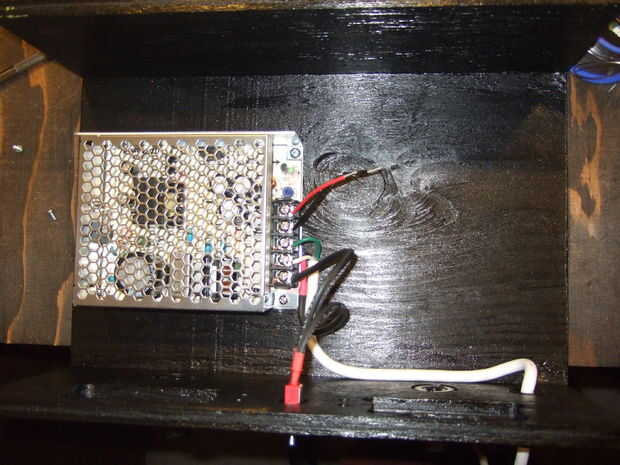

Para montar el cargador de batería, me colocó la fuente de alimentación en la posición predeterminada y marcó los dos agujeros para sujetar el dispositivo. He seleccionado un par de tornillos cortos que trabajaría en madera y determinar su diámetro de base. Perforé dos agujeros con la broca adecuada para evitar agrietar la madera. Luego inserta los tornillos y sujetan la fuente de alimentación.

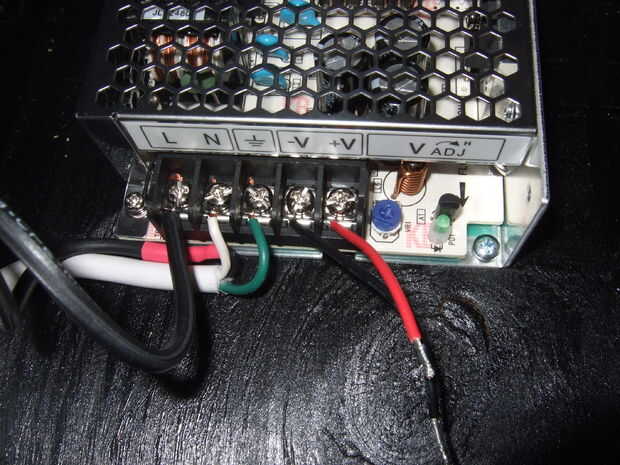

Para proporcionar energía, inserté un cable AWG 18 a través de la glándula de cable más adecuado en la caja. El cable fase caliente del cable fue dirigido primero a un interruptor, luego a la fuente de alimentación. Todos los otros cables, es decir, neutro y tierra, fueron conectados directamente a la fuente de alimentación. El interruptor de alimentación, que se inserta y sujeta a la parte frontal, ahora era capaz de encender/apagar la alimentación. Tenga en cuenta que todos los contactos expuestos eran que bien aislado a través de la tubería del encogimiento o a través de un escudo de plástico pequeño que se encuentra por encima de los tornillos de la fuente de alimentación.

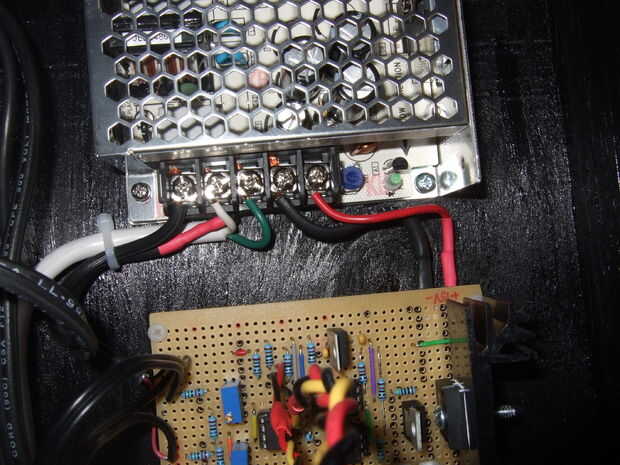

A continuación había soldado el 15 V salida conductores de alimentación a la entrada de energía de la Junta de tira. En las fotos son el cable rojo y negro. Otra vez me aseguro de que todas las conexiones expuestas fueron aisladas con la tubería del encogimiento.

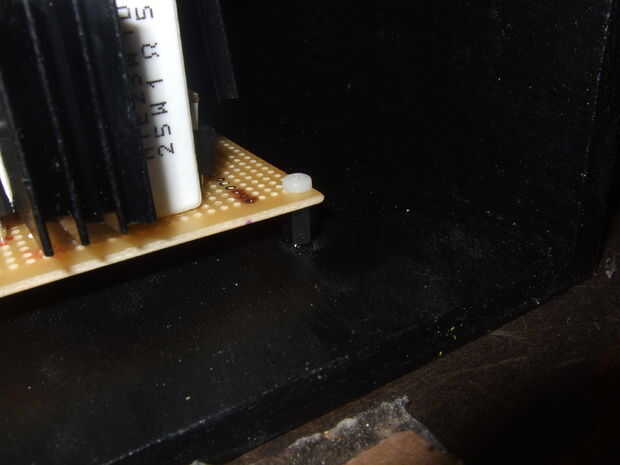

Me trasladé a la Junta de tira a la posición le gustaba ser y sujetado a la placa base de la caja utilizando un pegamento epoxi de dos componentes.

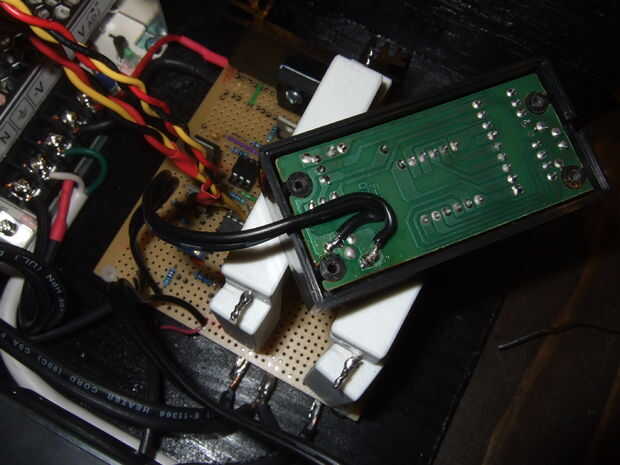

Tenía forma mucho más cable que conecta los indicadores de voltaje / monitores en el panel delantero. Para acortar estos cables, abrir los monitores de tensión y registró la polaridad y ubicaciones de los cables fueron sujetados a. I unsoldered los cables, les acorta y les vuelven a unir. Entonces cerré la funcionalidad de la vivienda y confirmada.
A continuación cuidadosamente apuntalado la caja con el frontal hacia abajo. He insertado el voltaje monitores/pantallas en sus lugares y había pegado a la parte frontal con otra vez pegamento de epoxi dos componentes.
Anteriormente me había alimentado los cables de batería a batería 1 y 2 a través de sus orificios apropiados y prensaestopas. Cada conjunto de batería cables consisten en dos corriente principales cables, es decir, a la terminal positiva y negativa y un sistema de cable de sentido que fueron soldados a las salida/entradas apropiadas en la Junta de tira. Los grupos de cable para cada batería de que celebró junto con piezas cortas tubería del encogimiento.

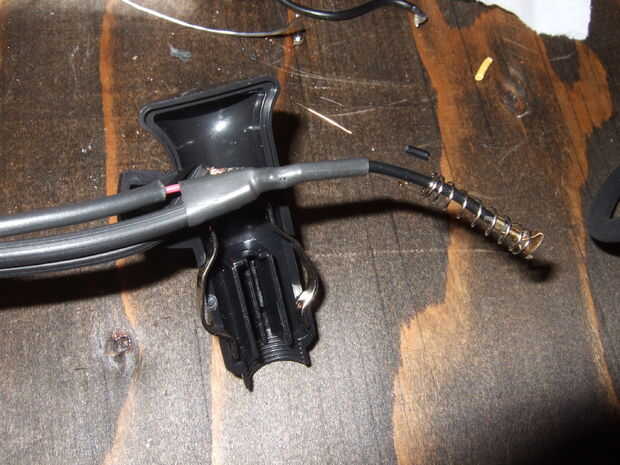

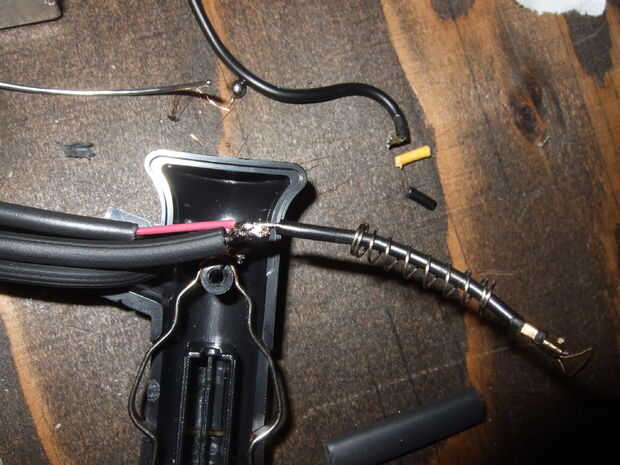

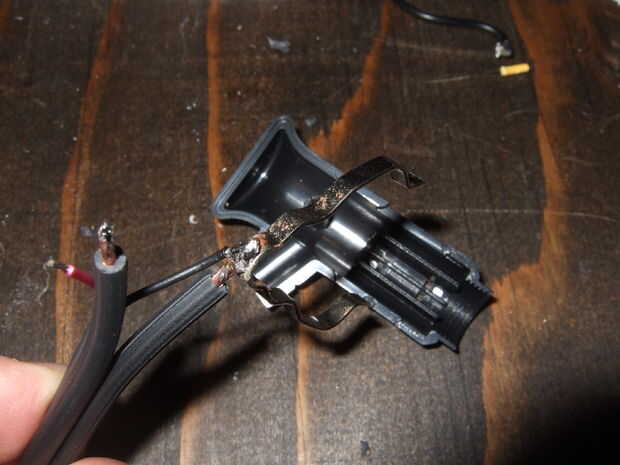

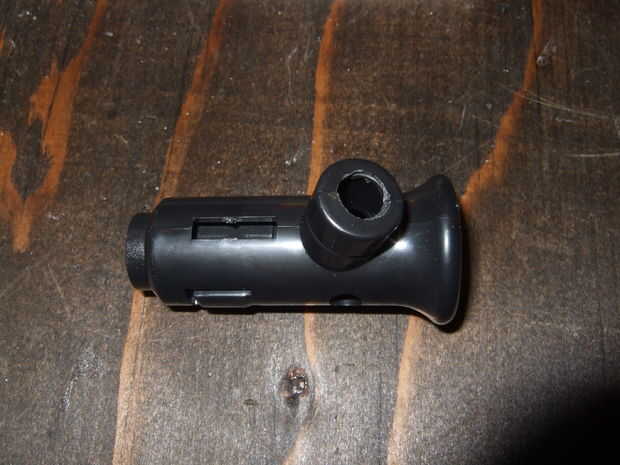

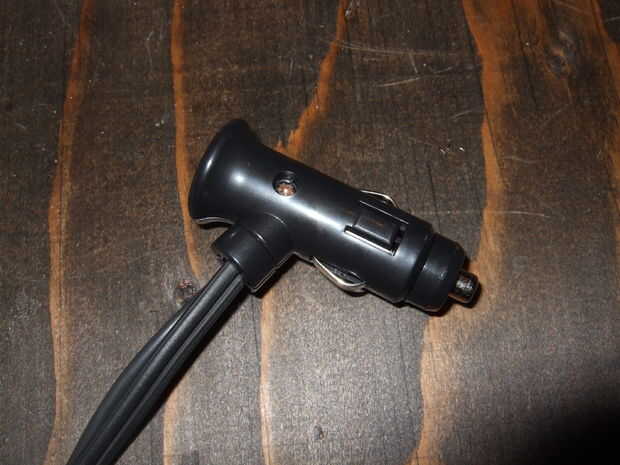

Ambos conjuntos de cables fueron terminados en el enchufe de estilo encendedor de cigarrillos en los conectores. Enrutamiento por separado las líneas de sentido evita errores debido a la resistencia del cable en la corriente más alta de lectura de voltaje. Puesto que los conectores tienen sólo dos contactos, el cable de sentido no evita errores debido a la resistencia de contacto de la clavija. Sin embargo, combinar los conjuntos de dos cables dentro de los conectores de mechero como se muestra en las fotos. Para ello, abrí y desmontar los conectores encendedor de cigarrillos. Luego vuelve a montar la caja y cuidadosamente ensanchó la abertura para el cable permitir que tanto juego para entrar en el conector de cables. Había despojado de todos los cables de una longitud relativamente corta y había suelda el cable terminal de negate y el cable de tierra al conector de"lado". Repetí el procedimiento con los cables positivo soldando a un trozo corto de cable conectado al conector del centro. Seguridad I aislamiento en las conexiones a los terminales positivos con contracción de la tubería, antes de que cuidadosamente montado el conector, que era un poco complicado pero manejable.
