Paso 13: Modificaciones en el vehículo (opcional)

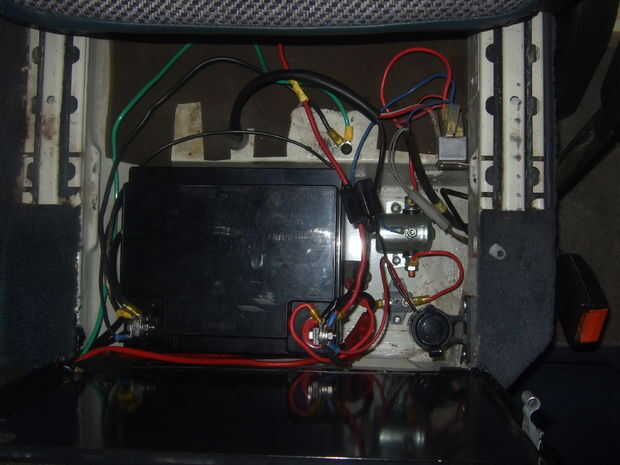

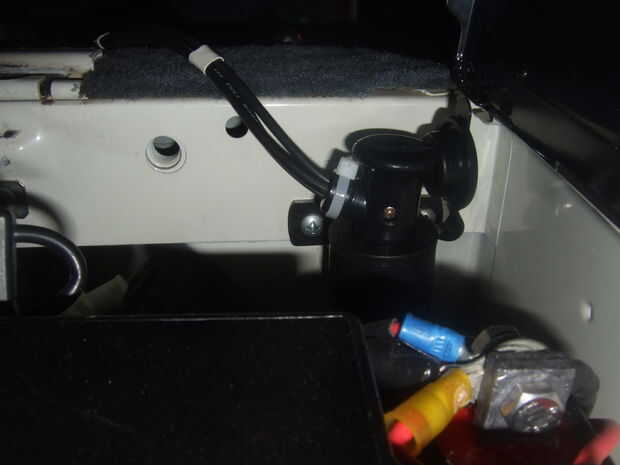

Para cargar la batería auxiliar y la batería de arranque del motor de mi VW bus usé tomacorrientes del encendedor de cigarrillos. Como se muestra en las fotos, he instalado la salida por la derecha de la batería auxiliar al lado de la batería en el compartimento que está bajo el asiento del conductor. Selecciona los tornillos apropiados, mide el diámetro de su base y marcados los agujeros deseados. Me perforó un par de agujeros y sujeta la salida con tornillos del tipo de chapa. Entonces conecté el encendedor de cigarrillos a los terminales de la batería auxiliar.
Para cargar la batería del motor tenía la intención de utilizar una toma de mechero que ya existía. Esta toma fue situada debajo del asiento del pasajero.
La primera prueba de campo del cargador con mi autobús VW demostró que con éxito podría cargar la batería auxiliar de la caravana, pero no la batería del motor. La toma de mechero de 12V bajo el asiento del pasajero era operacional cuando el interruptor de ignición esté activado. Bummer.

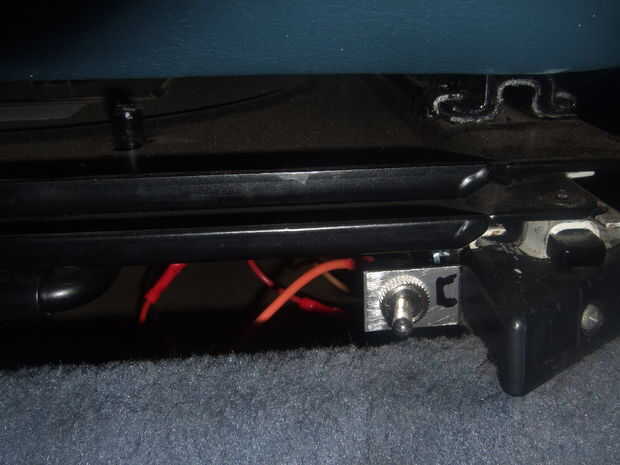

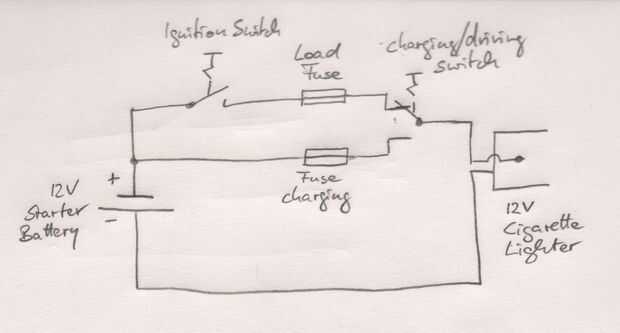

Como se muestra en el esquema, he trabajado alrededor de este asunto mediante la conexión de un conmutador que permite una conexión entre la batería y la toma de encendedor de cigarrillos, como se muestra en el esquema y la figura. Sujeta este conmutador (250V / 5A) bajo el asiento del pasajero. Sin embargo, recuerde que puede drenar la batería de motor si usa un dispositivo en la salida de este y simultáneamente dejar este interruptor cuando no se carga la batería.

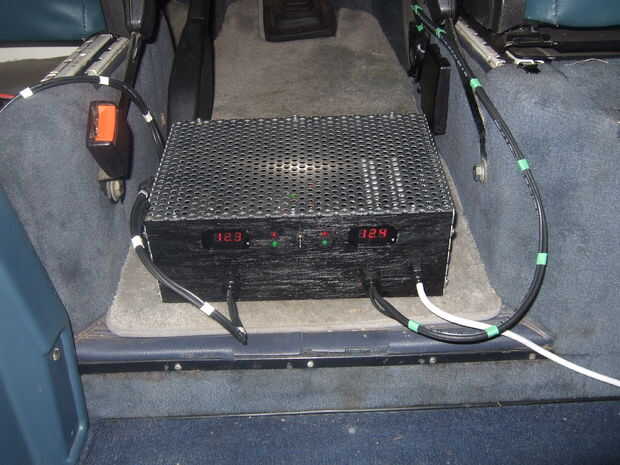

Subsecuentes pruebas fueron satisfactorios y el cargador de baterías funciona según lo previsto. (sí.)
