Paso 5: Diseño de placa perforada

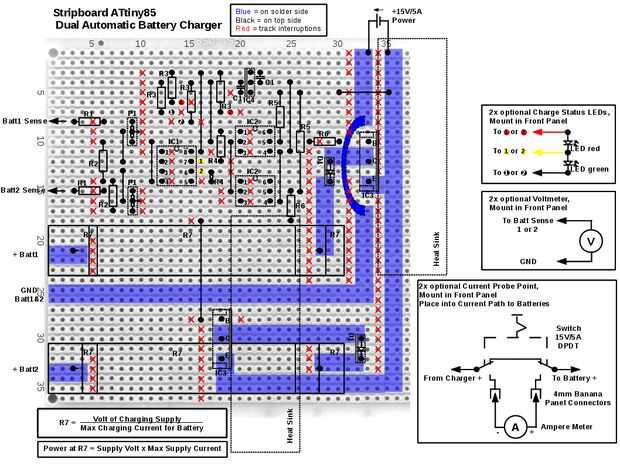

La imagen muestra que el esquema eléctrico del paso 2 transferida a una placa perforada. Yo prefiero usar stripboards para circuitos que estoy construyendo una sola vez. Stripboards que utilizar rastros de cobre en una dirección de la Junta, en la foto esta es la dirección horizontal. Direcciones vertical se realizan mediante jumpers o componentes tales como resistores.
En la figura:
- Los componentes negro se encuentran en la parte superior de la Junta. Tenga en cuenta que el lado del cobre es la parte inferior.
- Cada X roja marca una interrupción de la pista. En este lugar la pista se interrumpe por corte/interrumpir la pista con una broca de mm ~ 4.
- Todas las marcas azules son conexiones que hice en la parte inferior de la Junta, es decir, la copperside. Estas trazas azules necesitan ser capaces de llevar una corriente hasta 5 A. "Había reforzado" la capacidad actual de estos rastros con alambre de cobre. Por favor consulte el siguiente paso para ver una imagen.
- El puente azul conexión "puentes" de rastro 8 trazar 17, sin estar en con a cualquiera de los rastros entre. Una vez más, por favor consulte el siguiente paso para ver una imagen.
- Las líneas punteadas son contornos de componentes tales como CSI o disipadores de calor.
Piezas opcionales
- LED: Pequeños puntos con números identifican lugares para que los LEDs se conectan con cables. Los LED son opcionales, pero le ayudará mucho a entender el estado de carga de las baterías y la funcionalidad del dispositivo.
- Voltímetro: Los dos voltímetros también son opcionales, pero muy útil. Muestran la tensión real de la batería cuando se carga o de ralentí. Los voltímetros se conectan a la entrada de sentido de una batería y la tierra.
