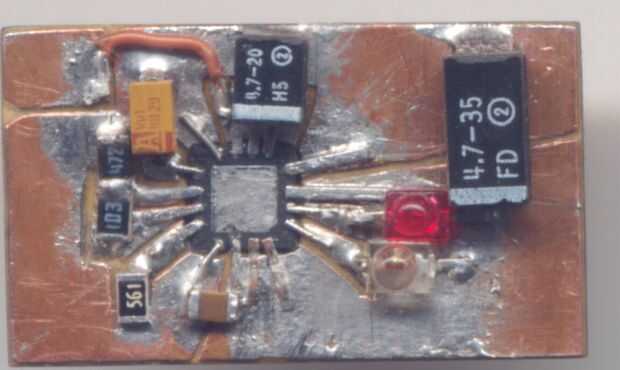

Paso 4: Para soldar los componentes
El led rojo se supone a la luz hasta que nos informan de condiciones de error. Otros verde ilumina el LED (uno claro en la imagen) indicar la carga está teniendo lugar. Al final de la carga, que parpadee o salir, según el último dígito del número de parte de ic.
El tablero es completo, todo lo que queda es para que pueda conectarse a la batería y la fuente de carga.
Si el voltaje de la fuente es muy por encima de 5V un disipador de calor tendría que ser soldadas a la almohadilla termal del chip para la carga se realice sin interrupciones por el sobrecalentamiento del chip.
Tiene protección térmica integral. Si es necesario, puede utilizarse un termistor en contacto con la batería para proteger la batería así. Protección de sobrecalentamiento de la batería función no ha sido incluida en mi versión del circuito.
