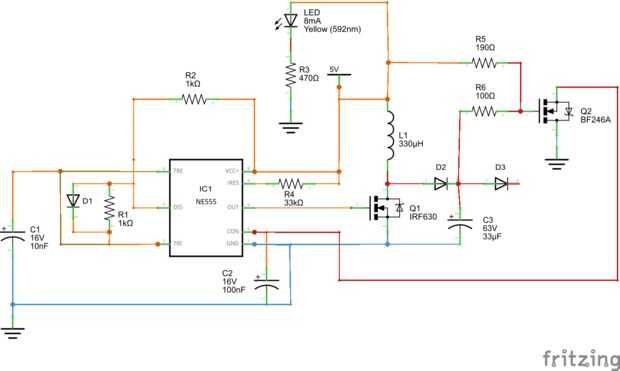

Paso 6: El circuito: esquema y teoría de trabajo
El circuito se divide en tres partes lógicas:
- Modulador con la viruta del NE555
- Inductor de
- Realimentación de tensión de salida
NE555 se configura como un multivibrador astable. Produce una alternancia salida nivel alto/bajo en el pin 3, que enciende/apaga el transistor Q1. R1 y R2 determina la frecuencia de la modulación. La mejor explicación visual que he encontrado es de bsselektronika.hu.
Q1 transistor conduzca el inductor, que está constantemente creando flujo electromagnético y contraerlo, subida de tensión encienda.
D2 evita este voltaje más alto para alimentar a la fuente de alimentación.
C3 almacena el voltaje más alto y ofrece cuando Q1 está en estado - sin la tensión rised no aparecería en la salida del cargador de capacitancia.
D3 evita corriente fluya de la batería al cargador. También, esto es lo positivo terminal de salida del cargador.
Q2 con sus resistencias forma el circuito de retroalimentación al NE555 y convierte el voltaje de salida ajustable.
Los otros parámetros que determinan la tensión de salida es R1, R2 y C1 del NE555. Las ecuaciones son:
- Intervalo de tiempo positiva (T1) = 0,693 * (R1 + R2) * C1
- Negativa en el intervalo de tiempo (T2) = 0,693 * R2 * C1
- Frecuencia = 1.44 / ((R1 + R2 + R2) * C1)
Busque en línea 555 calculadoras o ver esta calculadora de hoja Excel de Texas Instruments: http://www.ti.com/tool/tlc555calc.
LED se fija a Vcc y tierra, lo que indica que el cargador esté encendido.
ADVERTENCIA #1: sin la retroalimentación este circuito puede producir mucho más de 100 voltios (con muy bajo amperaje). Ser conscientes de la alta tensión podría destruir su medidor de voltaje si no eres lo suficientemente cuidadoso.
ADVERTENCIA #2: fusible es necesario tener si trabajas con alta densidad de energía fuentes de energía como las baterías de plomo. Si algo va mal y por ejemplo los conectores terminales en la caja de proyecto accidentalmente conectarse por una soldadura rota que conecta directamente al + y - los terminales de la batería. Los cables se iluminarán y se fuego y su batería puede obtener arruinada, incluso puede explotar. Para pesar el cargador sí mismo tiene bajo voltaje y bajo amperaje, un fusible es necesario tener. Estar siempre en el lado seguro!
Nota: las ilustraciones de circuito de un instrumento llamado Fritzing.
