Paso 7: Diseño construir

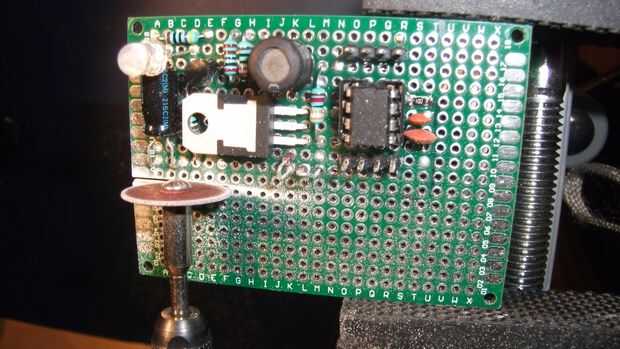

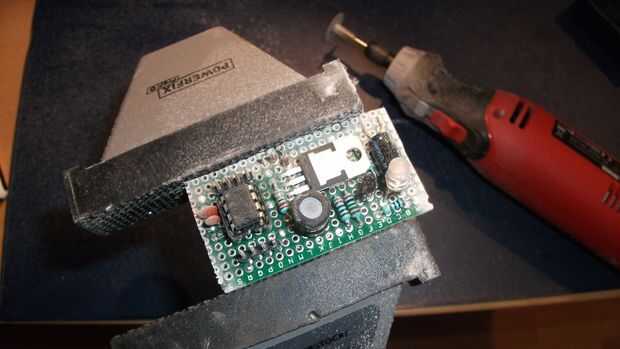

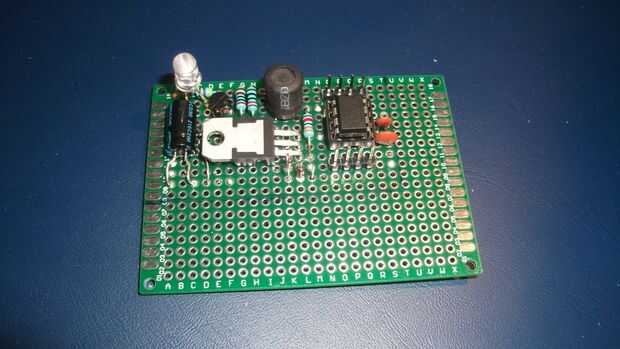

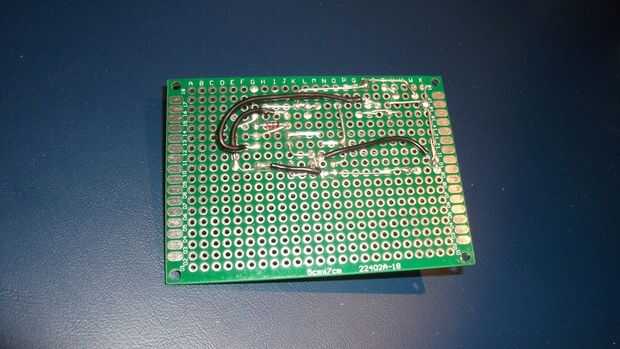

Antes de este proyecto usé para cortar la placa de circuito y luego soldar las piezas en él. Sin embargo un plato pequeño y concurrido el manejo es incómodo. Así que esta vez me mi circuito terminado con todas las piezas, probado y como un final paso cortado por una herramienta giratoria. Waaay más simple, ¡ créanme! :)

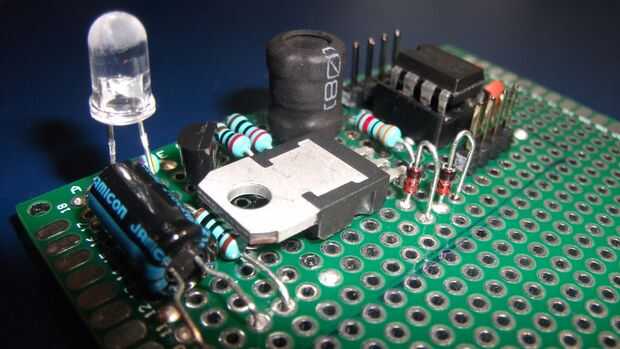

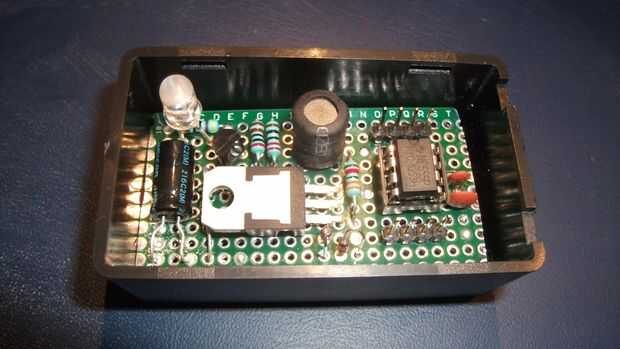

Usé una TO-220 casa MOSFET porque no tenía uno más pequeño en el momento. Como el transistor de conmutación no calientan en todo un paquete de la a-92 le funciona bien.

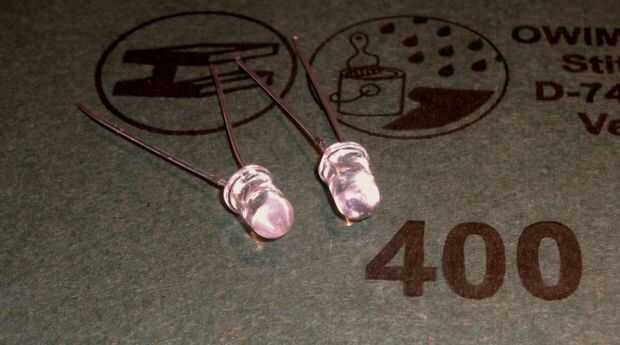

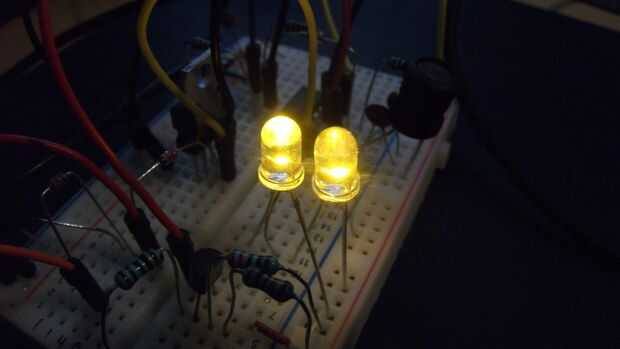

También corrí de LED con la lente difusa, así que hice uno difundido. Con un grado de 400 o superior lija cualquier LED agua limpia puede hacer muy bien difundido en unos minutos.

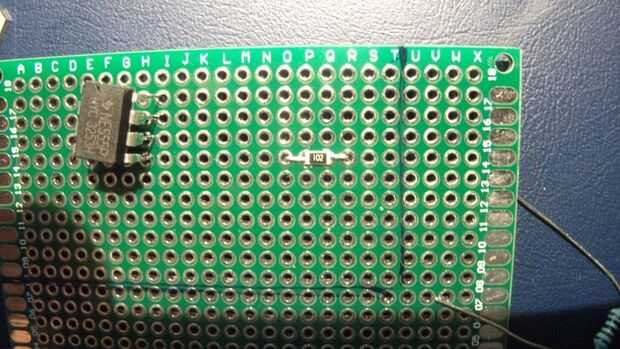

No me gusta utilizando piezas montadas superficiales como pretenden ser máquina montada en cirtuit juntas. Sin embargo tenían sus beneficios: en este tiempo utilizado dos resistencias SMD de 1 kOhm como R1 y R2 de la viruta del NE555. Están colocados abajo el DIP socket y uso no del todo en el tablero.
R5 (190Ω) realmente se forma en el circuito de una resistencia de 2kΩ y una resistencia de 210Ω en paralelo. Q2 es un transistor de conmutación canal N simple.
El cargador flotante construí ahora sirve como un regalo a mi hermano y funciona realmente bien.
