Paso 6: Añadir el diodo y el soporte de la batería
Por último tenemos que agregar el conector de batería y diodo.
La razón que utilizamos un diodo de bloqueo es para evitar que los paneles solares tratando de chupar energía detrás de las baterías por la noche. Sin el diodo ennegrece acabaríamos con las células dañadas y las pilas.

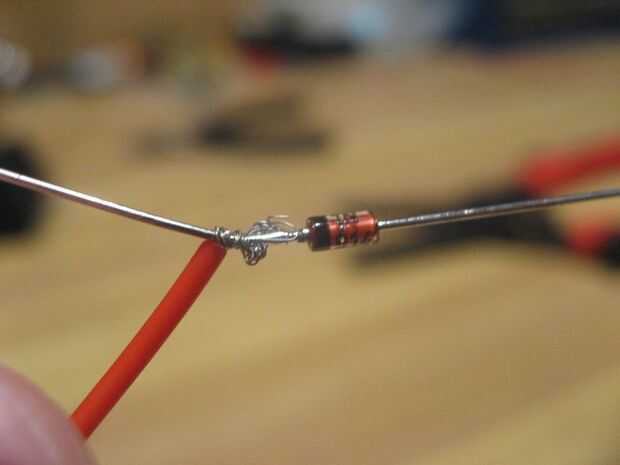

Envuelva primero el cable positivo (rojo) desde el conector de la batería hacia el negro pelado del diodo. Es importante que conecte el conector hacia el lado de la tira negra del diodo Si no que terminaras bloqueo energía procedente de las células solares de él.
Luego de la soldadura.
Ahora lo único que tienes que hacer es soldar el otro extremo del diodo al punto positivo de la célula solar y el cable negro del conector de la batería hasta el punto negativo de la célula solar.
De yapa, cinta cosas. Nunca puede utilizar suficiente cinta.
Ahora ya tienes un mini panel solar que pone hacia fuera alrededor de 14V @ 20 ma.
