Paso 7: 555 diseño de circuito de Control

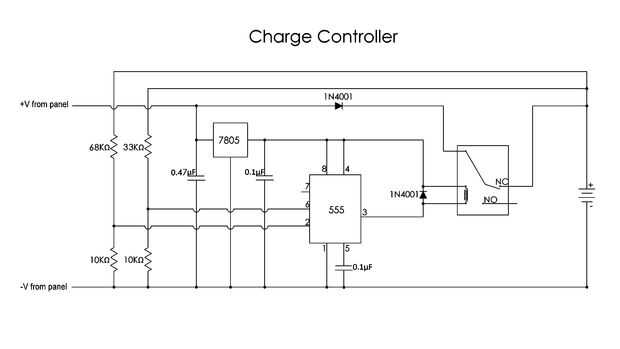

Aquí está un ejemplo simple de como hacer un controlador de carga DIY.
Este controlador de carga está construida alrededor de un temporizador 555 IC. Este chip tiene dos entradas (pines 2 y 6). Compara estos voltajes de entrada a un conjunto de voltajes de referencia que se basan en la tensión de alimentación. Si el voltaje en el pin 2 gotas por debajo de los 1/3 de la tensión de alimentación, entonces la salida en el pin 3 va alto. Si el voltaje en el pin 6 va por encima de 2/3 de la tensión de alimentación, entonces la salida en el pin 3 va baja.
Al utilizar el regulador de tensión 7805, podemos fijar la tensión de alimentación a 5 voltios. Así que 1/3 de la tensión de alimentación será siempre 1.66V y 2/3 de la tensión de alimentación será siempre 3.33V.
Los voltajes de entrada en el pin 2 y 6 son dependientes de la tensión de la batería. Cada entrada tiene un divisor de tensión que se hace de dos resistencias. La relación entre las dos resistencias determina qué porcentaje de la tensión de la batería se envía a los pines de entrada. En este ejemplo el divisor del voltaje del pin 2 utiliza una resistencia de 68 kohm y un resistor de 10 kohm. Esto significa que el voltaje en el pin 2 será siempre el 12,8% de la tensión de la batería. Del mismo modo, el divisor de voltaje en el pin 6 utiliza una resistencia de 33 kohmios y una resistencia de 10 kohm. Esto significa que el voltaje en el pin 6 siempre será 23.2% del voltaje de la batería. Esto es sólo aproximado porque todas resistencias pueden variar un poco de valor indicado.
Cuando el voltaje de la batería va por encima de 14,4 voltios, la salida de la 555 va baja y activa el relé. Esto desconecta la batería del panel solar. Cuando el voltaje de la batería cae por debajo de 13 voltios, la salida de la 555 ir alta y desactivar el relé. Esto reinicia el sistema para otro ciclo de carga. En el caso de las baterías de herramienta eléctrica sin cuerda, esto sucederá cuando desconecte la batería. Pero en un sistema solar típico, la batería queda conectada y la tensión caerá como la energía se utiliza.
Si su batería tiene una tensión diferente, puede cambiar el ajuste de tensión del regulador de carga utilizando diferentes valores para las resistencias. La resistencia de 33 kohmios puede reemplazarse mediante la fórmula R = (3 x Vcutoff)-10 (en kohm). La resistencia de 68 kohm puede reemplazarse mediante la fórmula R = (6 x Vreset)-10 (en kohmios).
