Cargador de batería

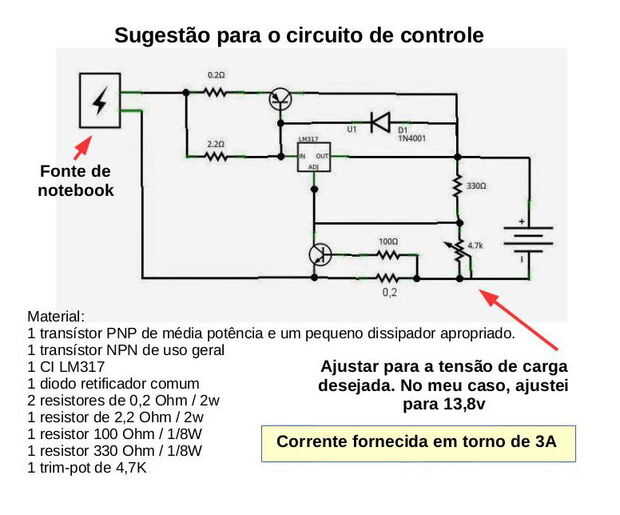

Mais uma montagem aproveitando uma velha fonte de notebook e mais alguns componentes baratos.

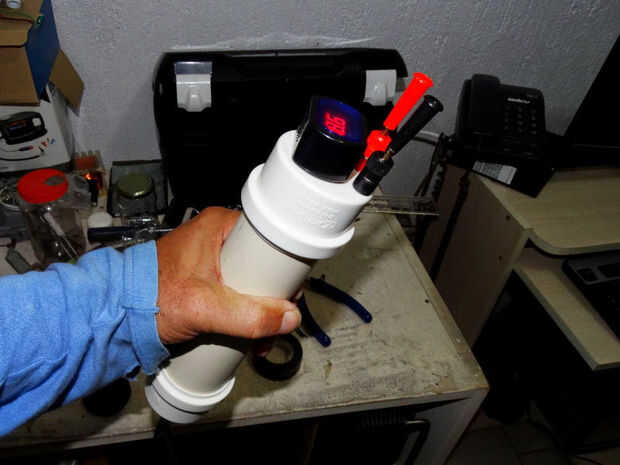

No meu protótipo, empleo um voltímetro para monitorar una carga.

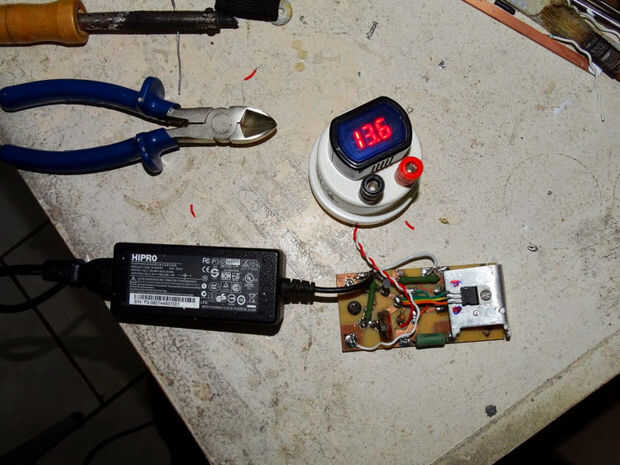

O transístor de média potência e o circuito integrado deverão estar acoplados num pequeno dissipador de calor.

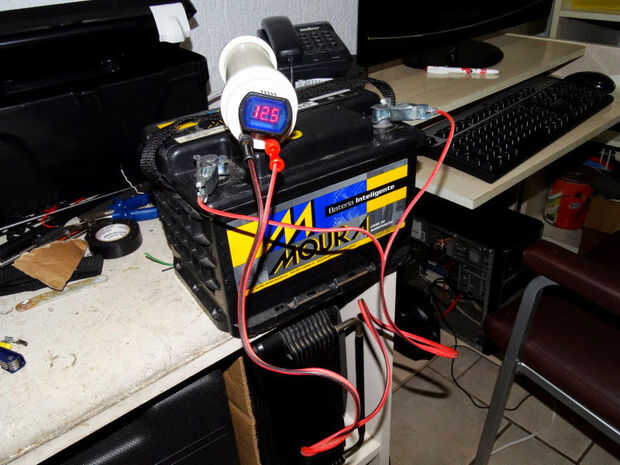

Un tensão poderá ser ajustada para outros tipos de baterias como 6V por exemplo.

Etiquetas: Cargador de batería
