Cargador de baterías de ácido plomo DIY (2 / 8 paso)

Paso 2: La caja

El cuadro de proyecto está fabricado en plástico ABS, si va a utilizar el chip en todo su potencial necesitas una caja de metal. Esto se explicará un poco más adelante. Debe ser del tamaño de la suffient permite la inserción de la placa de cobre perforada y también tener algún espacio para el chip L200C - este chip puede generar algo de calor y a menos que la caja es de metal no desea presionando contra la caja.

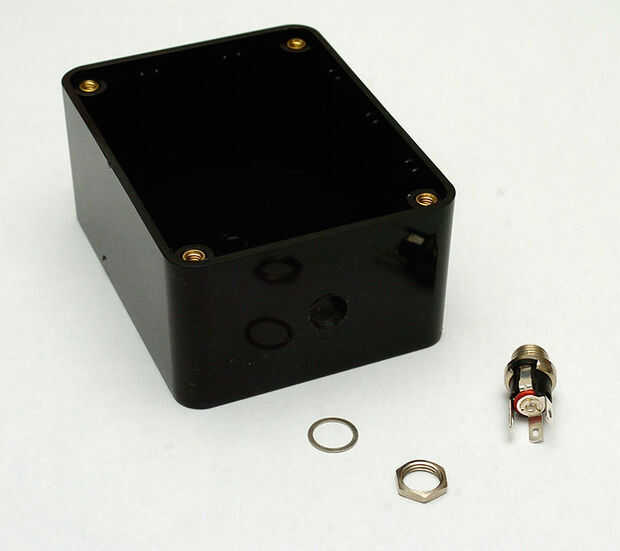

Se puede ver que ha sido perforar un orificio en la caja para alojar al conector de entrada de CC. Si nos fijamos en la entrada de CC, verá que tiene 3 pestañas. El adjunto al centro es el positivo, el siguiente es el negativo - estas son las unicas dos que nos interesa.

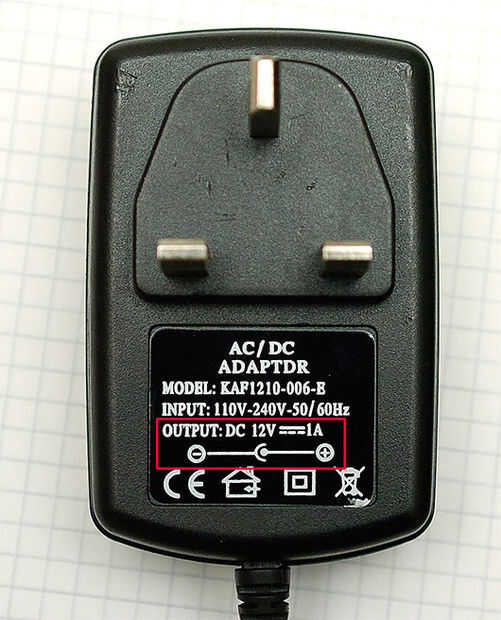

Tenga en cuenta que jack enchufes tienen polaridad demasiado - la polaridad es generalmente como se muestra en el cuadro 2 º - comprobar siempre. (Yo incluso anillada la importante información alrededor en rojo)
