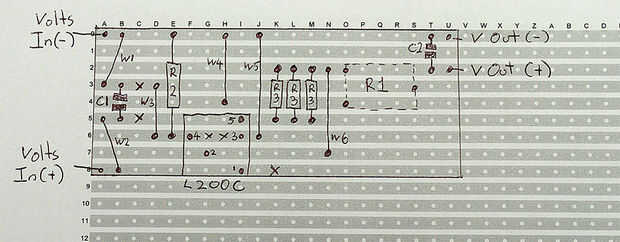

Paso 5: El circuito
C1 es un condensador de 220nF
C2 es un condensador de 100nF
Los dos condensadores ayudan a lisos y filtran la entrada y las tensiones de salida.
R2 es un Resisitor de Ohm 820.
W1 a través a W6 son todos los cables de puentes de diversas longitudes. La mayoría de tiendas de electrónica tiene disponibles.
Las marcas de X que ver en las pistas son roturas en las tiras de cobre. Usted puede romper a través de una herramienta de última hora pista de placa perforada - un proveedor que utilizo para ellos se puede encontrar en Proyectos electrónicos en línea
R1 es el potenciómetro de 5K o 10K.
Las 3 resistencias de x R3 componen el valor de ohmios debe proporcionar la corriente correcta. Observe que se instalan en paralelo. Esto es usando 0. 25W resistencias capaces haciendo un total de 0.75W. La corriente pasa directamente a través de estas resistencias por lo que necesitará ser clasificado correctamente. Vamos a hablar acerca de las ecuaciones para el cálculo de valores correctos poco.
Finalmente puede ver el L200C. Tiene las patillas numeradas que usted puede emparejar encima de la hoja de datos. Usted tendrá que hacer una pequeña cantidad de flexión suave para los pernos se alinea como los tengo - lamentablemente los pasadores son sólo un poco demasiado estrecho para encajar perfectamente en la Junta de tira.
Pin 1 acepta acepta el positivo de la alimentación. El pin 3 es tierra (negativo). El pin 5 es la salida. Pin 2 y Pin 4 se utilizan para determinar la correcta tensión y corriente.
Ecuaciones!
R3 = 0.45 / amperios
Así que en mi caso quería que limite la corriente a 700mA
R3 = 0.45 / 0,7 = 0,64 ohmios
En mi caso usé 3 resistencias diferentes para acercarse a ese valor - 1,2.5 y 5 Ohms. La forma de calcular resistencias en paralelo es
1 / ((1/R1)+(1/R2)+(1/R3))
en mi caso que es
1 / ((1/1) + (1/2,5) + (1/5))
= 1 / (1 + 0.4 + 0.2) = 1 / 1.6 = 0,625 ohmios
Que está lo suficientemente cerca! Para calcular la corriente obtienes de un valor de ohmios que se puede ir hacia atrás - es útil averiguar cómo te mete sus aproximaciones con resistencias.
Actual = 0.45 / 0,625 ohmios = 0.72Amps
La electricidad que llega a través de R3 es 0.45 * 0.45 / R3 en ohmios
En mi caso es 0.45 * 0.45 0.625 = 0.324W, teniendo en cuenta las 3 resistencias permiten un total de 0.75W estamos bien dentro de la tolerancia.
El valor de R1 es fácil.
R1 = (Vout/2.77 - 1) * R2
Sabemos lo que R2 es de 820 Ohms y sabemos lo que queremos a VOut sea así (en mi caso)
R1 = ((6.5V/2.77) - 1) * 820 = 1104 ohmios
La forma más sencilla es conectar el multímetro a Vout y ajuste el potenciómetro.
PUNTOS IMPORTANTES
1) su en voltios debe ser superior a sus voltios requeridos por cerca de 2 voltios.
2) el chip de las quemaduras de la tensión excesiva como calor. Para mantener el calor por intentar no tener VIN mucho mayor que VOut - teniendo en cuenta punto 1.
Para calcular la potencia es disipada por el chip tienes que hacer (Vin-Vout) * corriente seleccionada. Versión de mina es 12V-6.5V * 0.7 = 3.85W. También he enganchado un disipador térmico a mi chip y el cuadro de calentarse bastante - aunque parece bastante capaz de lidiar con él. Cosas podrían obtener muy complicadas si Vin fue 24V y Vout es 6V y estabas en la 2A completo actual... muy caliente en 36W... VENTILADOR por favor jajaja
