Cargador de baterías de ácido plomo DIY (7 / 8 paso)

Paso 7: Construir el circuito - paso dos

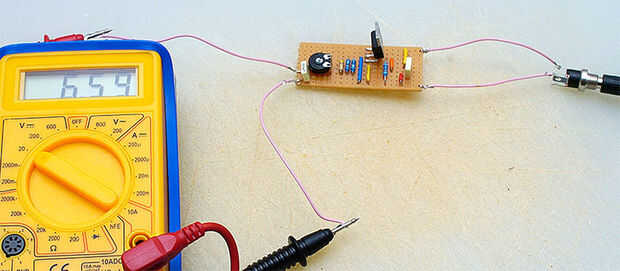

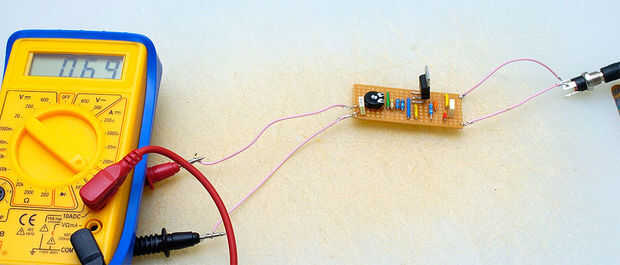

Una vez que han construido el circuito menos los cables de corriente final, es una buena idea para atar sobre algunos cables temporales (de manera que toquen la hilera cobre correcta) así que usted puede probar el circuito. Primero medir la corriente con el multímetro y entonces la tensión. Ajuste el potenciómetro hasta obtener la tensión necesaria. Entonces puede la soldadura en las terminales de potencia final y luego insertar el circuito.

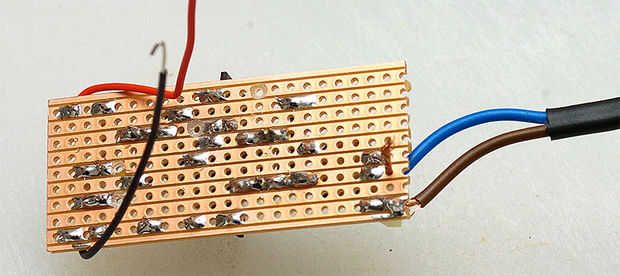

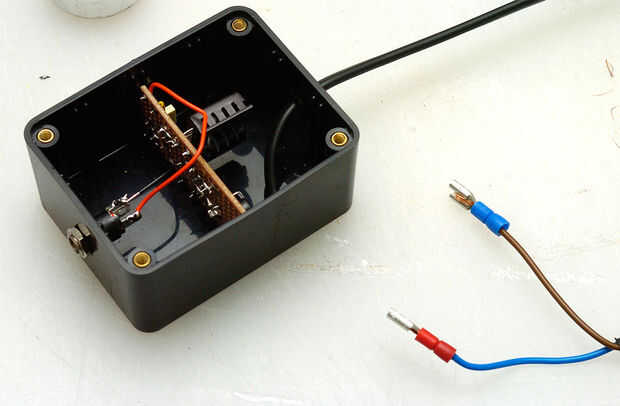

Será necesario conectar los cables de alimentación al conector de entrada DC (se muestra en la imagen 3 y 4). También se debe añadir el headsink a la L200C - usted puede ver en el cuadro 4. Se puede ver que las espadas/pinzas se han conectado también en el cuadro 4.

Un Consejo final - si la placa de circuito está suelta, puede Agregar unos toques de pegamento donde el tablero está encajado en el cuadro, es decir, en los corredores. Esto detendrá la Junta moviéndose arriba y abajo. También se puede ver en las imágenes que tengo el tablero situado para que el chip está como cerca del centro como sea posible - tan lejos del plástico como podía manejar. Decir que, en la configuración de elegir el cuadro de no calentarse.
