Paso 3: La electrónica

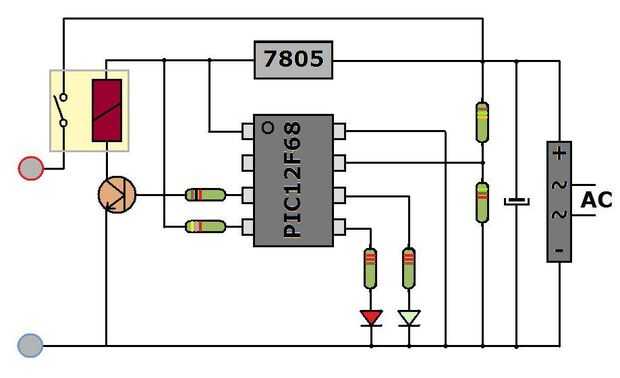

Al principio quería hacer de este un esquema analógico sólo, pero más tarde abandonó la idea. He decidido utilizar un PIC12F683 pequeña que he tenido en la acción de todos modos. Ya estaba familiarizado con este procesador, he usado como una unidad de control en muchos de mis proyectos, incluyendo el bloqueo de un hilo. Esta vez necesitaba dos LED salidas, una salida de relé transistor de conducción y una entrada de pulsador, para que la cuenta de perno demostró para ser más apropiada.
Cuando coche LED desde una fuente de energía, resistencias de limitación actuales hay que agregar para la protección de LEDs. Los LEDs son conducidos desde el PIC (una fuente de 5V), la tensión directa del LED es alrededor de 2V, y queremos una corriente de 15mA para pasar a través del LED. Que resulta en una resistencia de R = 5 – 2 / 0.015 = 200 ohmios. Tomé el valor estándar más cercano, una resistencia de 220 ohm.

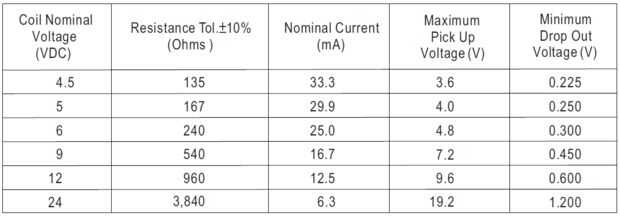

El relé es un repetidor de RS-5 dicho que tiene una corriente de la bobina de ~ 30 mA. Esa corriente puede ser manejada fácilmente por un transistor BC en paquete de a-92, elegí BC546. Un resistor limitador de corriente de base de 1Kohm fue utilizado para proteger el transistor, en 5V que significa una base corriente de 5mA. La corriente de base está en relación estricta con el colector actual. En lugar de mirar la capacidad de amplificación de ese transistor, elegí la resistencia basada en un viejo hábito: "colector actual es diez veces la corriente de base". 50mA es más que suficiente para conducir el Relais RS-5 encendido y apagado.
Cuando se trata de interfaces botones para microcontroladores, un desplegable o un resistor de pull-up es necesaria en la entrada para eliminar tensiones impredecibles cuando el botón no está pulsado. Usé la entrada MCLR del microcontrolador con una resistencia de pull-up de 4.7Kohm. Cuando se presiona el botón, la clavija de entrada es forzada a cero voltios (lógica '0'), cuando se suelta el botón, el nivel de entrada se tira hasta 5 voltios (lógica de '1').
El resto de la electrónica consiste en cables y fusibles y sus basas, cabeceras, conectores.
