Paso 3: Cómo funciona
Si estás familiarizado con altos voltajes, sabrás que el 555 es un IC muy utilizado para crear una serie de pulsos de CC para ser alimentados en un MOSFET o un transistor para aumentar la corriente en los pulsos y paso a la tensión de un transformador. Este circuito hace apenas eso, pero también tiene un LM311, un comparador que detiene la operación de carga cuando se alcanza una cierta tensión en el Banco de capacitores.
Como su nombre lo indica, comparadores comparan una tensión fija, también llamada voltaje de referencia, con un voltaje variable, en este caso la tensión de los condensadores. Obviamente, si nos fer 400V directamente en el comparador se destruiría inmediatamente, que es por qué necesitamos usar divisores del voltaje, que son básicamente de dos resistencias en serie, el potencial en la parte superior y los valores de las resistencias va a determinar el voltaje entre las dos resistencias, asumiendo que hay no es corriente, como es nuestro caso. Si la tensión es mayor que el voltaje de referencia que el cargador se detiene. El LM311 es un poco especial, ya que la salida sólo puede hundirse actual, sin embargo esto no es un problema, ya que podemos utilizar una resistencia k 2.2 de Vcc a la salida para asegurar un alto hasta que el LM311 hunde la venida actual de él creando un bajo.

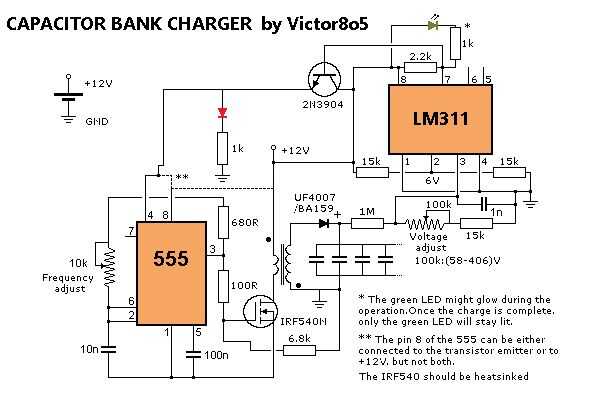

Tienes el esquema a continuación, puede empezar a montar todo en su lugar.
