Paso 4: Hacer el transformador
El transformador requiere ser venteado de manera especial en orden para que funcione correctamente.
Para ello vamos a utilizar un transformador de una bombilla CFL, se trata de un mediano con respecto a todos los he coleccionado con el tiempo. Para rebobinar, lo primero que tenemos que tomar aparte, esto se hace quitando el pegamento alrededor del núcleo de ferrita, luego con un encendedor, calentamos uniformemente hasta que el pegamento usado para mantener las piezas Unidas se funde, y se pueden extraer las dos partes de "E" de la base. No respirar los humos ya que el pegamento usado para sostener juntos es generalmente barato chino hecho de quién sabe qué...
A continuación sacamos el alambre de cobre, cortamos un extremo y tirar de él hasta que esté todo lo posible, en teoría este cable podría ser reutilizado, pero muchos transformadores se sumergen en ese tipo de pegamento o resina, cubriendo el alambre y dificultando el volver a usar.

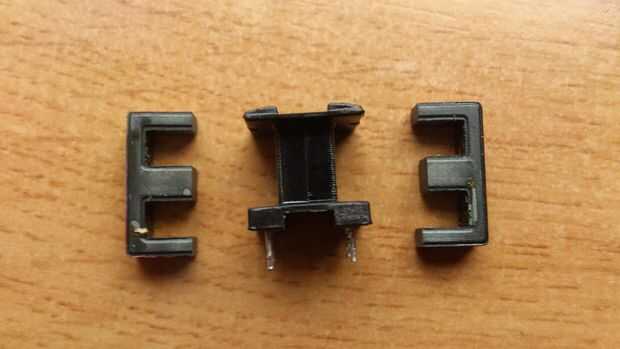

Una vez que tenemos la parte de plástico y las dos partes de "E" de la base, podemos empezar a enrollar, es recomendable lavar ellos primero para limpiar cualquier residuo, no soltar el núcleo ya que es muy frágil y que probablemente se romperá.

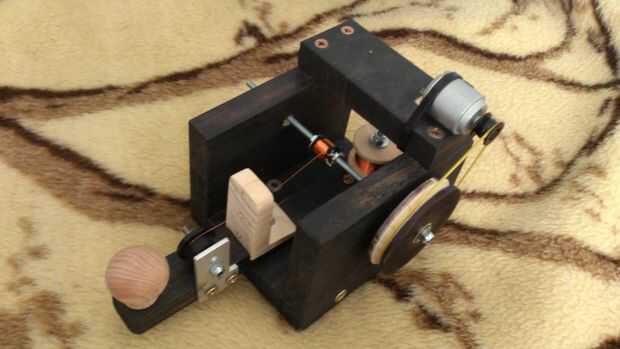

En espiral alrededor de 10 a 20 vueltas de alambre de cobre ~0.5mm que tomé de un toroide PSU, este será el principal. Vueltas más significa más inductancia, por lo tanto menos corriente y más frecuencia que lo mantenga fuera del rango de saturación. Menos vueltas significa menos frecuencia, pero una mayor demanda actual. Demasiado vueltas en el primario pueden dañar el MOSFET debido la patada inductiva.
Para el secundario generalmente terminan el resto del transformador a 2/3 de su volumen con un alambre de alrededor de ~0.3mm.
El espesor no es un punto crucial, pero la primaria debe ser siempre más gruesa que el secundario, lo suficientemente espeso por lo que no se calienta demasiado cuando la corriente fluye a través de él. El secundario no puede ser demasiado fino, o podría de arco, también, si utilizamos demasiadas vueltas, la corriente sería demasiado baja para cargar los condensadores a un ritmo aceptable.
Cuando se utiliza el índice flybacks debe identificar la salida con un flujo de corriente positivo. Es la salida donde va el diodo, si no estás seguro cómo hacerlo, conecte el multímetro en ambas terminales de salida en la escala de corriente, mide unos pocos miliamperios, el signo de este valor le dirá la dirección de la corriente.
