Paso 6:

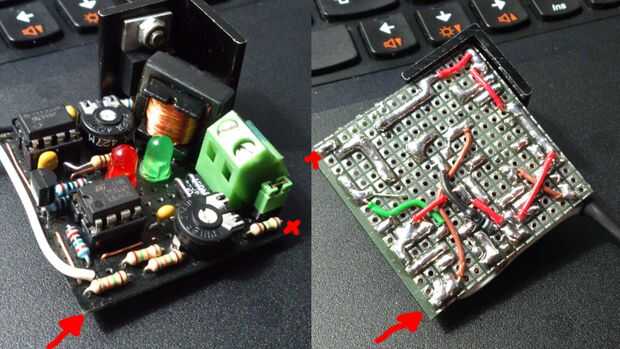

Después de todo que es soldado en su lugar el cargador si obras como está previsto. Para calibrar la tensión de carga máxima que se deben seguir estos pasos:
- Conectar el Banco de capacitores que desea cargar
- Ajuste el potenciómetro divisor de voltaje a la resistencia más alta
- Conecte un multímetro para el Banco de capacitores (ajuste de 1000 voltios)
- Iniciar el circuito y espere hasta que se apague automáticamente
- Si el voltaje está por debajo de la tensión que se desea aumentar la resistencia, el voltaje debe elevarse hasta parar otra vez a un voltaje mayor.
- Repita el paso 5 hasta alcanzar el voltaje deseado
- El Banco de capacitores de descarga y cargar otra vez, compruebe si la tensión de carga es el correcto, si excede un poco la disminución de límite la resistencia.

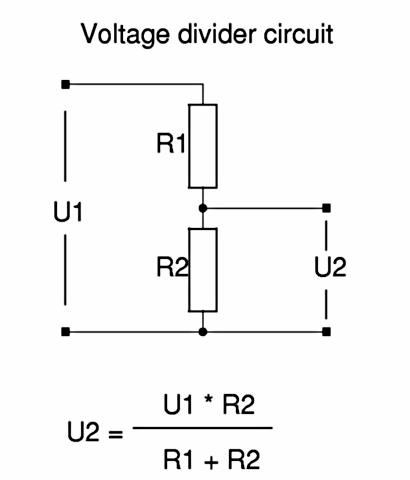

Si desea que este cargador para utilizarse con un solo tipo de condensadores con la misma tensión de carga todo el tiempo puede utilizar la siguiente fórmula para calcular el resistor R2 para sustituir a 15k y el pote de 100 k. Recuerde, U1 la constante tensión de los condensadores que desea cargar. U2 será Vin/2, en este caso, puesto que estamos utilizando 12V para alimentar el circuito de U2 será igual a 6V.
Para ajustar la frecuencia del 555 temporizador se puede variar la resistencia del potenciómetro de la 555. Menos resistencia significa más frecuencia y viceversa. Mi manera de configurar correctamente es utilizar un banco de capacitores grande y modificar la frecuencia hasta obtener los tiempos de carga más rápidos, es un poco rudimentario, pero funciona.
Escribí este instructable en pocas horas, así que si ves algo incorrecto o queréis añadir algo, por favor me avisan.
