Cargador de iPhone (otro) (5 / 6 paso)

Paso 5:

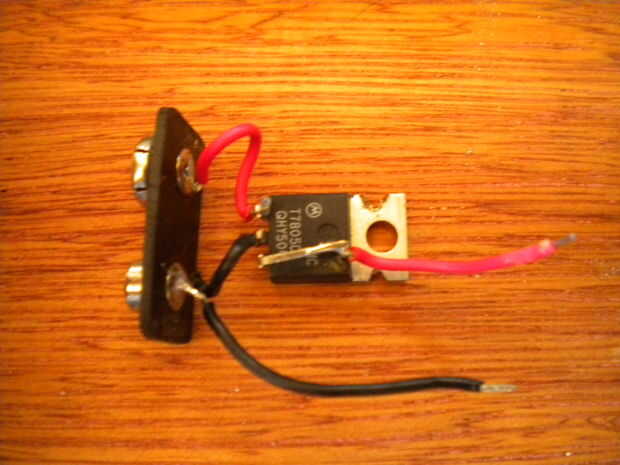

De la soldadura hasta el conector de 9 voltios para el 7805.

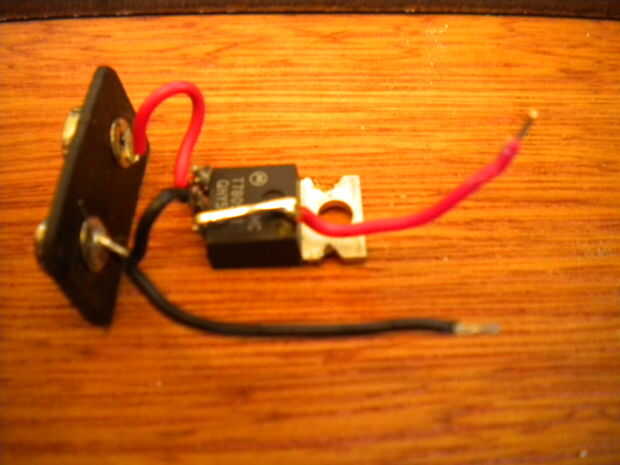

Recortar pins 1 y 2 de los 7805 y curva hacia atrás pin 3.

El pin 1 es de 9 voltios en el 7805
El pin 2 es el negitive (común o 0 voltios o suelo tomar su selección de nomenclatura)
El pin 3 es de 5VDC a

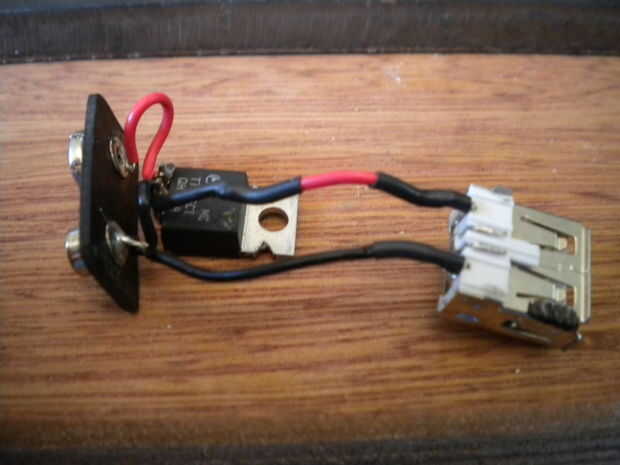

Ahora agregue el encogimiento del calor de la tubería a los cables y la soldadura en el conector USB
Pin USB 1 = 5DVC
Pin USB 4 = GND

La tubería del encogimiento sobre las conexiones USB y clavija 3 del 7805
