Paso 1: Lo que se necesita (y cómo conseguirlo)

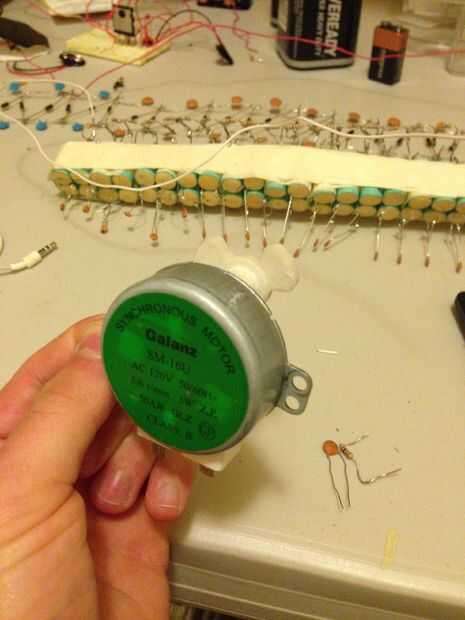

- moto de alto torque DC r:
Los motores funcionan en los principios del electromagnetismo para producir energía de rotación de corriente eléctrica. En este Instructable, va estar revirtiéndose entradas y salidas del motor para generar el potencial eléctrico de trabajo mecánico. El motor que usé fue tomado de un microondas roto, pero ningún motor funciona como se utiliza imanes permanentes en lugar de bobinas polifásicas y está acoplado a una caja de cambios con una salida de alto par.
- Transformador reductor:
Es necesario un transformador reductor para disminuir la tensión de la sinusoide generada por el motor. Transformadores se pueden encontrar en casi cada pieza de la electrónica que se conecta a una pared. El primario precisa relación secundaria del transformador dependerá de la tensión producida por el motor que utilizas. En mi caso, utilicé un transformador de 120:12.6 (aprox. 10:1) de RadioShack.
- diodos (x4):
Cuatro diodos (o un circuito de puente equivalente) se necesitarán para rectificar la CA generada por el motor DC. Diodos son comunes en electrónica, y diodos de señal color roja tienden a destacan en tarjetas de circuitos. Puesto que la FEM generada por girando el motor es poco probable que ser enorme, diodos de señal así como diodos de potencia son probablemente aceptables para su uso. He usado diodos de potencia comprados en RadioShack.
- resistencias (surtidos):
Usted necesitará varias resistencias para el momento y el circuito de realimentación. No debe tener ningún problema en encontrar resistencias en la edad electrónica. Se listarán los valores que utilicé en el circuito esquemático, pero minuto desviaciones de estos valores específicos no afectará mucho rendimiento.
- condensadores de (x2):
Usted necesitará dos condensadores: un condensador de cerámica de bajo valor para la sincronización y un condensador electrolítico más grande para el almacenamiento de energía. Los valores específicos que utiliza se dará en el circuito esquemático. Otra vez, pueden utilizarse condensadores con valores ligeramente diferentes de los enumerados. Los condensadores electrolíticos se pueden salvar de electrónica antigua con facilidad. RadioShack vende paquetes de surtido condensadores cerámicos y electrolíticos, que puede ser muy útil si usted está acaba de empezar en la electrónica.
- Transistor NPN:
Un transistor se utiliza para el control de carga. Cualquier transistor podía trabajar, pero para esta aplicación un transistor de ensambladura bipolar NPN de baja potencia es probablemente mejor. Tales transistores son abundantes en electrónica. Usé un 2N4401.
- IC Temporizador 555:
Un Temporizador 555 es el componente central de esta fuente de alimentación modo conmutado. El 555 se configurará en modo de oscilador astable y va a conducir el transistor de descarga con una señal de modulación (PWM) de ancho de pulso. Usted tendrá que comprar el temporizador 555 de RadioShack (precio actual $2,00). Recomiendo el TLC555 de baja potencia sobre el NE555.
- IC de op-amp LM741:
Un op-amp LM741 proporciona retroalimentación lineal para mantener constante la salida voltaje con respecto a una referencia. Usted tendrá que comprar el LM741 de RadioShack (precio actual $1,50).
- pila de botón:
Una celda de botón proporciona el voltaje de referencia usado para mantener la tensión de salida estable. Pilas de botón pueden encontrarse en la electrónica con circuitos de sincronización que deben funcionar incluso cuando el dispositivo está "apagado". He utilizado una pila de botón de litio 3V de una radio. Si pilas de botón están disponibles, puede utilizarse otro tipo de batería mientras no se drene rápidamente de uso continuo.

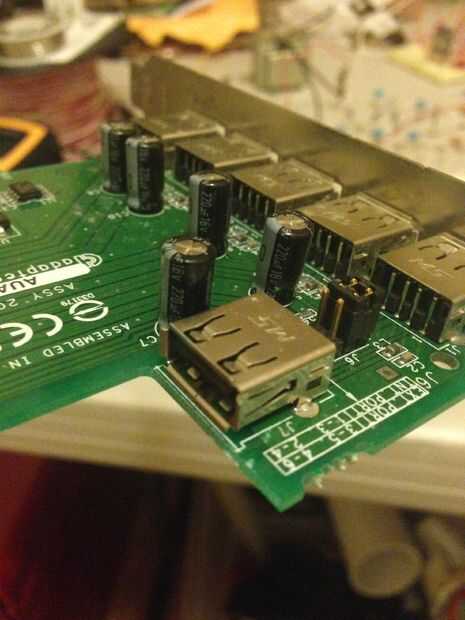

- Toma USB:
Si usted está planeando un iPhone u otro dispositivo de carga con una interfaz USB, necesita el receptáculo apropiado de USB que se conecta el cable de carga. Puede encontrar en todas partes receptáculos del USB en electrónica. Mina extraída de una variedad de puerto USB en un equipo roto.
- vivienda para el proyecto completo:
Esto puede ser cualquier cosa, un tubo o caja de cartón por ejemplo, mientras protege y encierra las piezas móviles del cargador. Puede que también necesite algunas tuercas y pernos para mantener todo en su lugar.
