Paso 2: Diagrama esquemático del circuito
Ahora que se han reunido las piezas requeridas, es hora de ponerlos juntos.

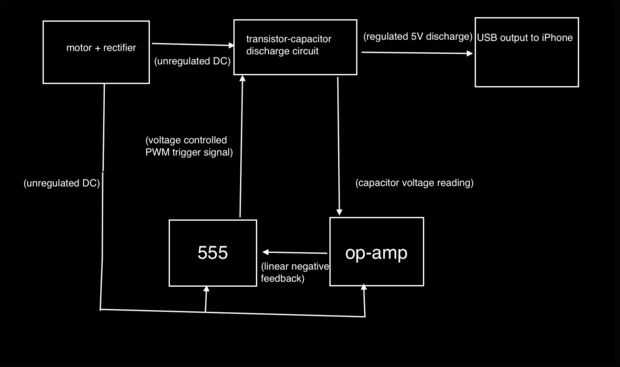

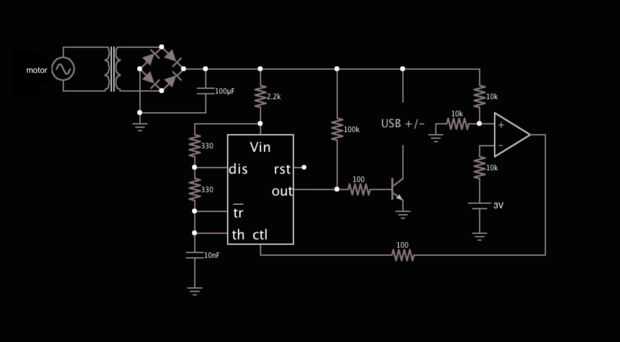

El anterior esquema detalla el circuito del cargador. El diagrama funcional compartmentalizes el circuito y describe cómo diversos componentes interactúan para producir la salida de 5V regulada. Tenga en cuenta que valores de los componentes pueden diferir ligeramente de los datos indicados en el esquema con poco efecto notable sobre el rendimiento.
