Paso 5: Voltaje regulador circuito personalizado
Si no puede encontrar tableros de chatarra alrededor pero todavía quiere hacer el regulador, éste es para ti.

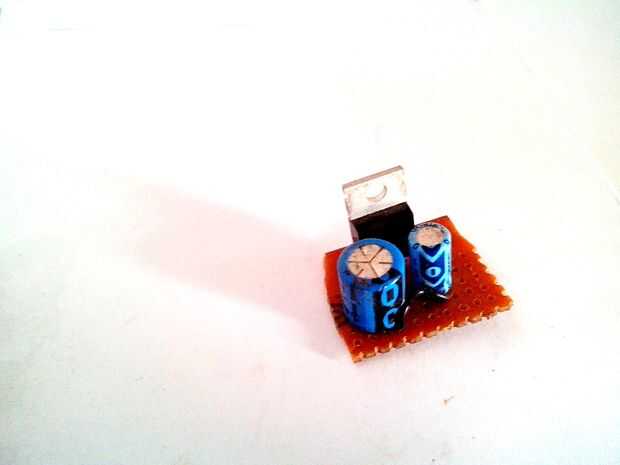

Seguir el circuito para construir el regulador de voltaje, si desea una descripción detallada salida mi anterior instructable. En este circuito el LM7805 se toda la regulación de voltaje y el condensador estabiliza la salida.
Los terminales van como sigue cuando se mantiene el lado impreso de la CI hacia usted y las piernas hacia abajo-
- Se introduce el perno hacia la izquierda
- El perno en el centro es tierra
- El pin hacia su derecha es la salida
Podría añadir un LED a la salida para saber que el circuito está funcionando.
