Cargador de Nokia para el cargador de iPod

convertí un cargador de Nokia para permitirme cargar dispositivos USB como iPods y iPhone.
Utilice estas instrucciones bajo su propio riesgo. No sería responsable por cualquier daño o consecuencias!

Mi inspiración vino de esta información-http://www.ladyada.net/make/mintyboost/icharge.html

Lista de piezas
1) cargador Nokia-1 funcional (realmente cualquier marca va hacer, asegúrese de que funciona y ofrece más de 500 mA de corriente. Comprobar el mismo en las especificaciones de la salida del dispositivo)
2) 1 conector USB hembra tipo conector
3) 7805 regulador (puede no ser necesario si la salida del cargador es de 4.5-5 voltios)
4) un potenciómetro, bastará con cualquier valor, utilicé 20 k.

Había aprovechado el positivo y negativo del cargador después de abrir a través de cables y comprobar la tensión de salida. El cargador mencionado 5 V como salida, pero en realidad fue 8,67 voltios.! Importante!!!! Asegúrese de que usted realmente medir este voltaje para evitar freír su dispositivo costoso.

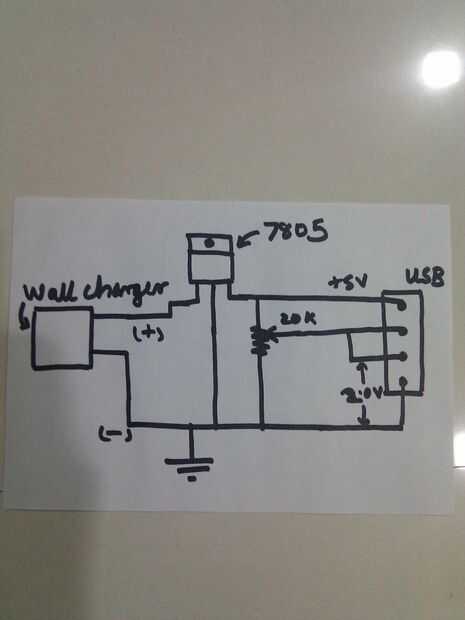

Una vez que usted pulse (+) y (-) de las salidas, el circuito según el diagrama siguiente (una de las imágenes) de la soldadura
Los D + y D - deban ser a 2 voltios. Utilice el potenciómetro para ajustar este voltaje. Utilice un multímetro para confirmar que este voltaje está disponible en los pines.

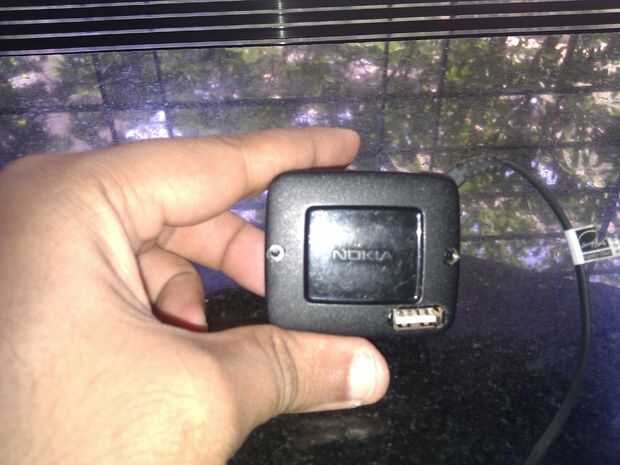

Después de que la soldadura, encontrar un lugar donde puede caber el conector USB para que usted puede recortar un espacio para el conector de salida. Usé una dremel para hacer un corte limpio.

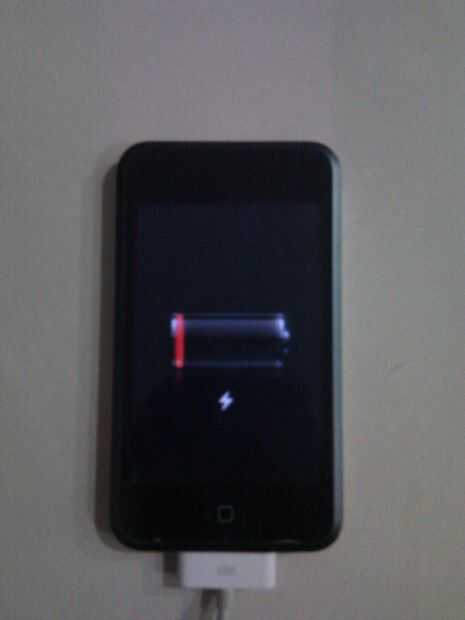

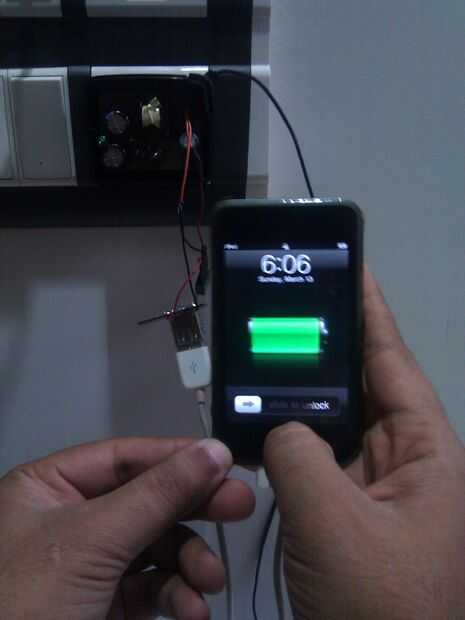

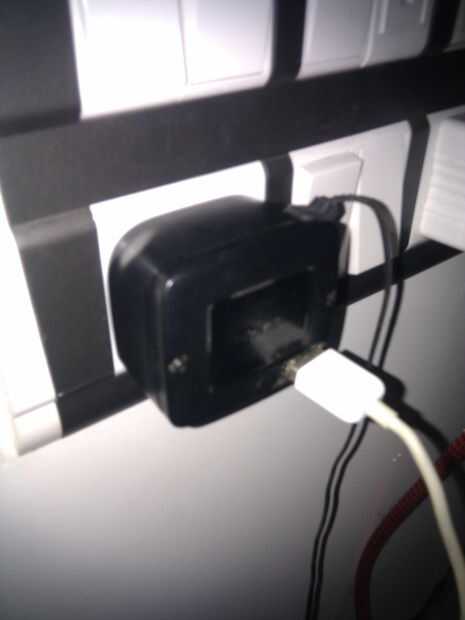

Una vez hecho esto, cierre la tapa del cargador y prueba otra vez. Si enchufa el teléfono, desconecta automáticamente el ipod de carga debido a la corriente insuficiente.
