Paso 9: Probar y ajustar
-Conecte dos cables de puente mujer, es decir, para la + 5V y tierra terminales y conecte al terminal de salida de la fuente de alimentación.
*** La polaridad es muy importante. Asegúrese de que usted no confunda la + 5V y GND lines.* **

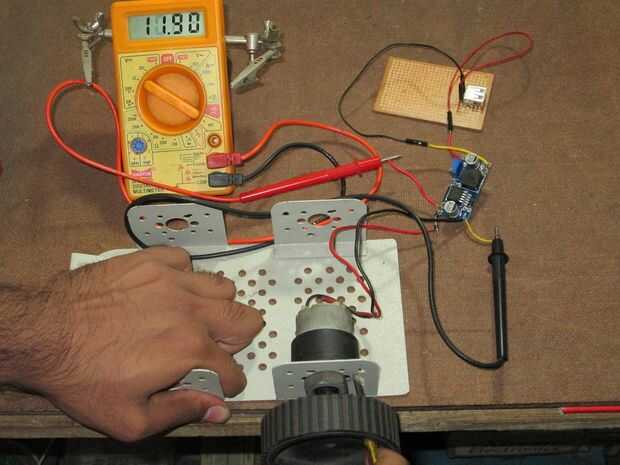

-Conectar el multímetro (en modo de voltímetro) a la entrada del módulo de alimentación.
-Inserte el destornillador en el orificio del disco y empezar a girar el motor a una velocidad nominal en un sentido decir las agujas del reloj. Si la lectura del medidor comienza a subir, esta es la dirección correcta para girar. Si no hay ningún cambio en la lectura hacia atrás (es decir, hacia la izquierda) es correcta.
También asegúrese de que usted gira con suficiente velocidad tal que al menos muestra 8V en el multímetro.

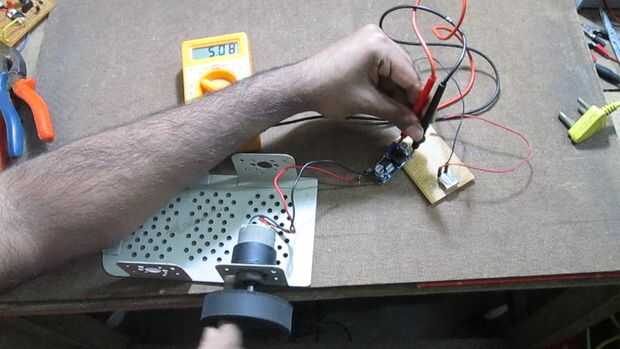

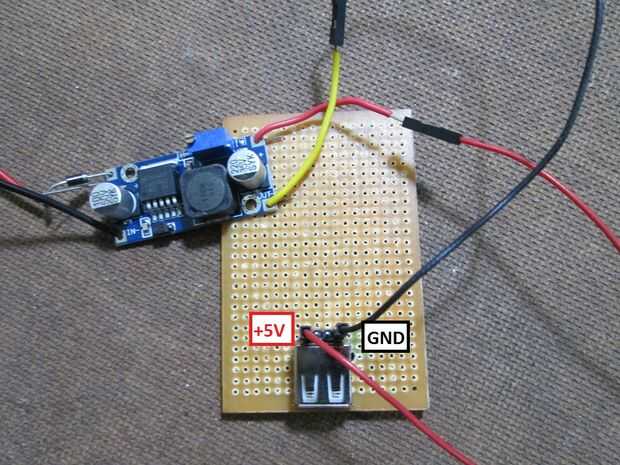

-Ahora conectar el multímetro a la salida del conector USB (rojo punta de sonda + 5V pin y negro al pin GND) y comenzar a girar nuevamente.
-Es necesario revisar dos cosas ahora:
1) signo: si no hay ninguna señal, entonces significa que la polaridad es correcta y si es negativo muestra luego invierta la conexión del USB de la fuente de alimentación.
2) nivel de voltaje: el nivel debe estar entre 4.8 a 5V. Si no está en este rango entonces ajuste el potenciómetro en el módulo de alimentación con un destornillador.
