Paso 1: diseño

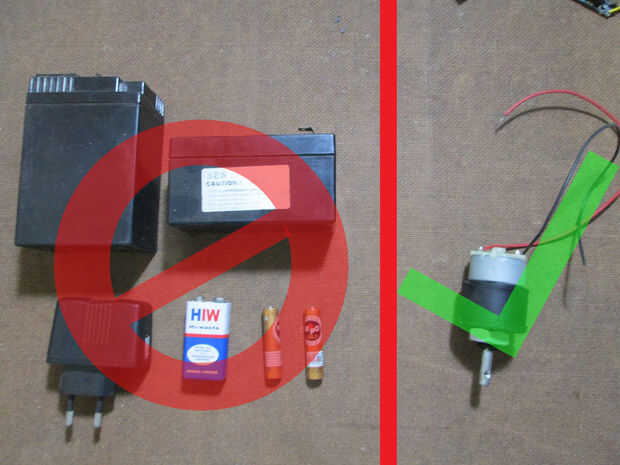

Lo que no queremos usar: Baterías, CA hogar
Lo que queremos utilizar: Potencia muscular (energía mecánica)
Solución: DC Motor/Dinamo
Va a utilizar un motor de C.C. en este tutorial ya que es más fácilmente disponible que un dínamo. Bien técnicamente un motor DC es también un generador de C.C. al aplicar energía mecánica a un motor DC (girar su eje), produce cierta cantidad de energía.
Pero tenemos otro problema. Dependiendo de la velocidad a la que le gire el eje, varían el voltaje en los terminales y no quiero nada por encima de + 5 voltios para la carga por USB. Así que tenemos un bloque regulador que tome en la variable potencia del motor y convertir en DC + 5V
Opción 1: Reguladores de voltaje lineales (como el 7805)
Esto mismo hace el trabajo pero los reguladores lineares tienen una eficacia muy baja. Esto es porque aquí si la carga se acerca 'X' amperios de la corriente entonces incluso las necesidades de entrada para proporcionar la misma 'X' amperios de corriente.
Energía desperdiciada = (voltaje - voltaje de salida) * corriente de carga
Estaría perdiendo más de la mitad de la energía que se genera a través del motor y por lo tanto, no recomendable. Bien si usted tiene prisa y no tiene otra opción entonces vaya para esto.
Me di cuenta de esto después de leer el Instructable "Solar Powered Monitor de ritmo cardíaco" escrito por Tim peligroso. Gracias a él.
Si desea utilizar esta opción, luego la cabeza a mi primera versión de este proyecto que he publicado en EngineersGarage.com (cargador de teléfono DIY de emergencia utilizando un Motor de la C.C.)

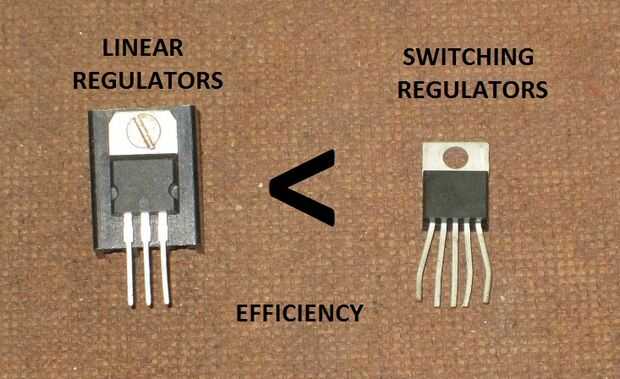

Opción 2: Cambiar los reguladores de voltaje (LM2576/LM2596 5V versión)
Los reguladores de conmutación son más eficientes ya que activar o desactivar la entrada a alta velocidad (modulación de anchura de pulso) para traer abajo el voltaje en la salida y menos energía en forma de calor de residuos. Requieren unos pocos componentes externos pero totalmente digno de la complejidad.

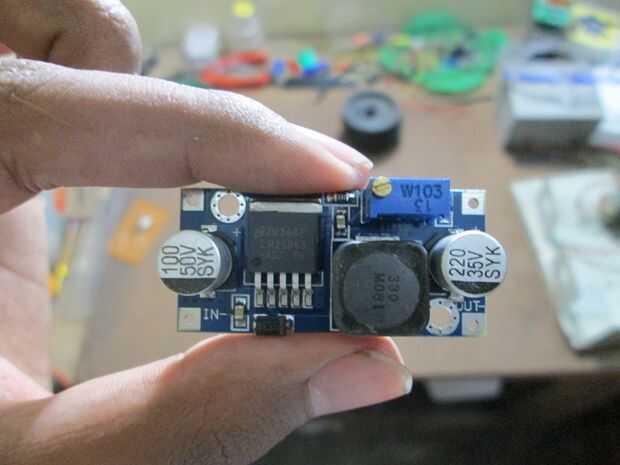

Para hacer más fácil las cosas, estoy usando un ready-made conmutación regulador basado en módulo de alimentación que está fácilmente disponible. Pero puesto que son solamente ajustables versiones disponibles, necesitamos primero establecer el potenciómetro presente en él que da salida cerca de + 5V
-Utilizar una DC fuente de alimentación externa (batería o adaptador) que puede dar más de + 7 voltios para encender el módulo.

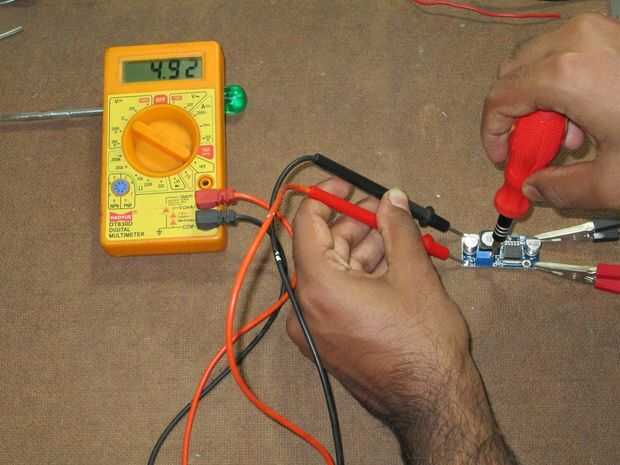

-Conecte el multímetro en modo de voltímetro a la salida del módulo y empezar a ajustar el potenciómetro con un destornillador hasta que vea un valor muy cercano a 5 voltios (5.0 a 5.1)
