Paso 3: El circuito ll

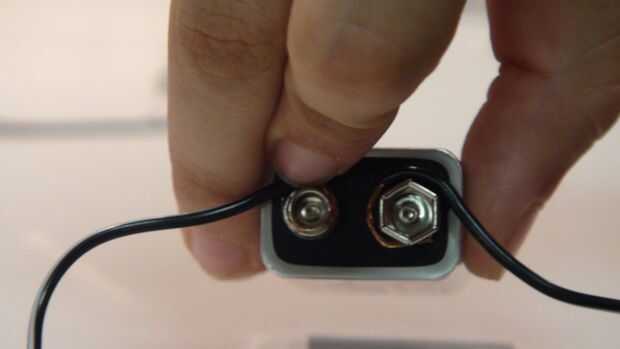

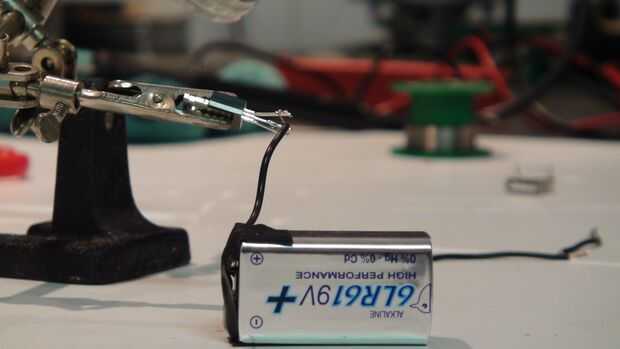

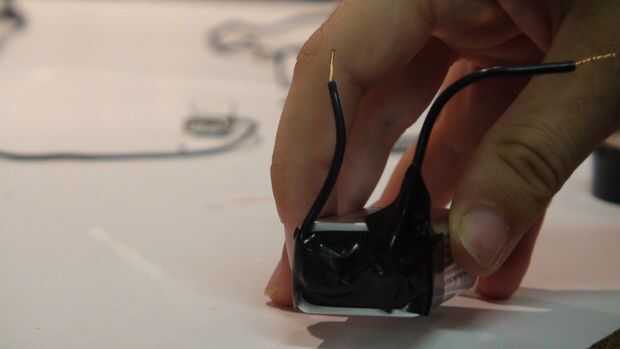

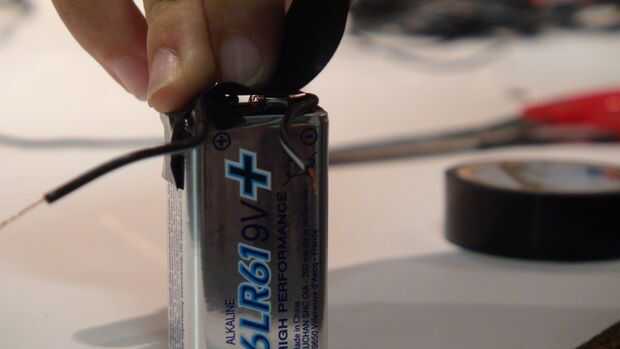

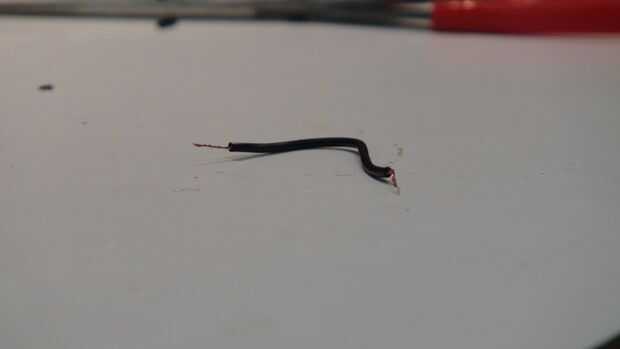

Cortar tantos trozos de alambre como usted necesita y pela el extremo de los cables. Luego coloque un alambre alrededor de un polo de la pila de 9v. Hacer lo mismo con el otro polo y poner alguna cinta así don´t moverse. En lugar de hacer esto también se podría utilizar un clip de batería de 9v pero no tenía uno.

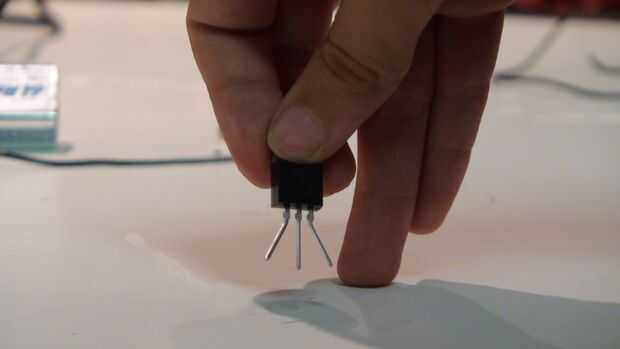

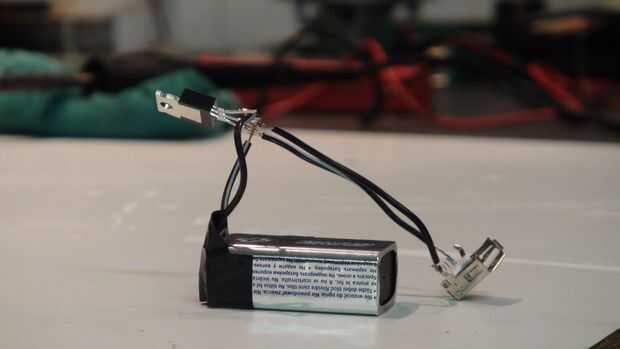

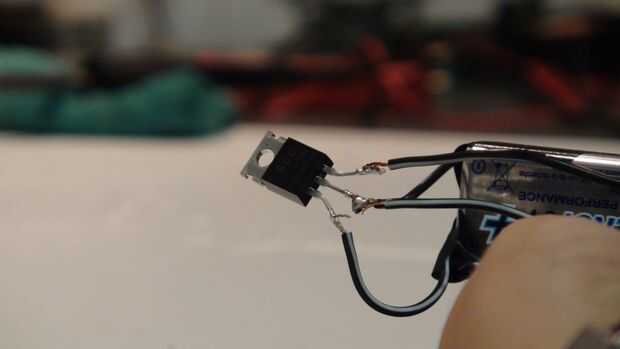

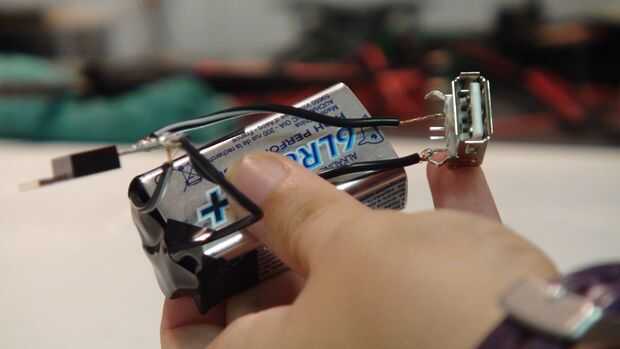

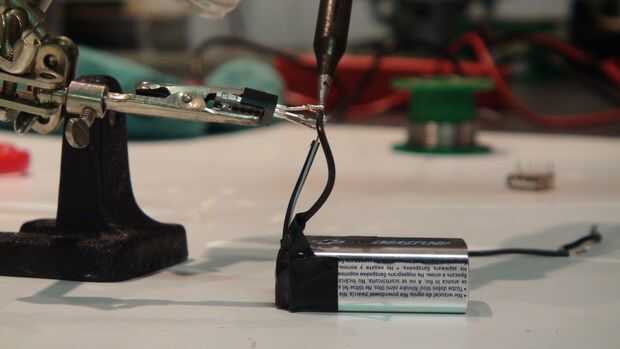

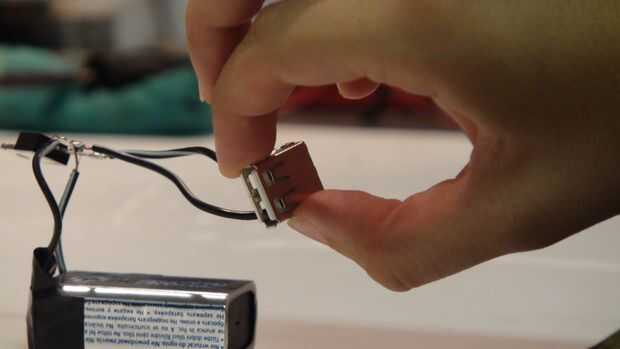

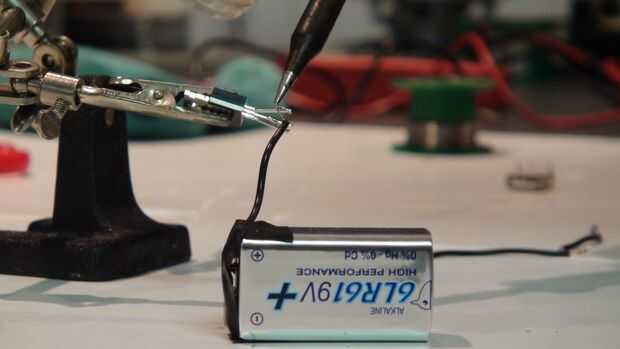

Separar las piernas del regulador por lo que cuando se les de la soldadura que no se peguen entre sí. Solde el cable positivo de la batería a la izquierda leg(input) del regulador. Luego soldar el cable negativo de la batería para el medio leg(GND). Después de eso toma otro cable y soldadura de un lado a la derecha led (salida) y el otro a la pata positiva del usb. Ahora toma un cable más y la soldadura de un lado a la tierra y el otro a la pata negativa del usb.
Si tiene problemas para ir al paso anterior en la cual hay unos bocetos del circuito.

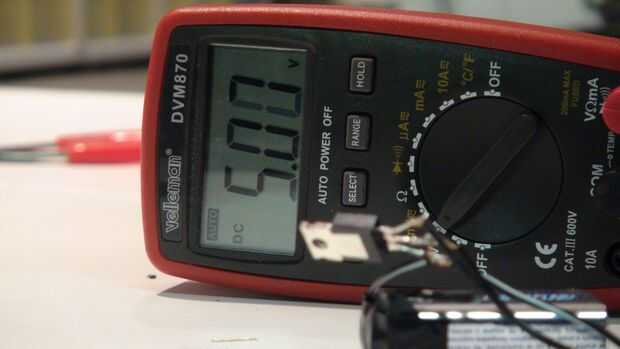

Con el multímetro, asegúrese que el voltaje que tienes en el usb es de 5v.
Luego con la cinta aislante aislar los componentes.

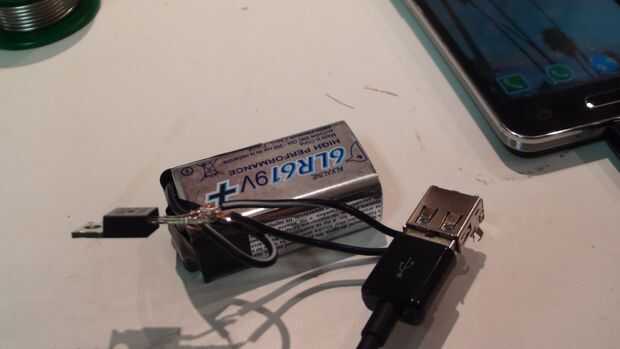

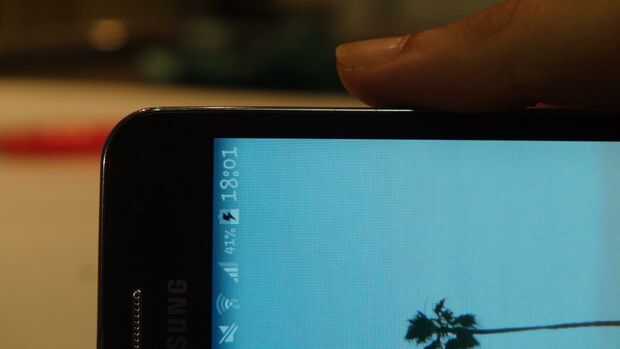

Pruébelo y asegúrese de que funciona.
