Paso 3: Cableado se junto

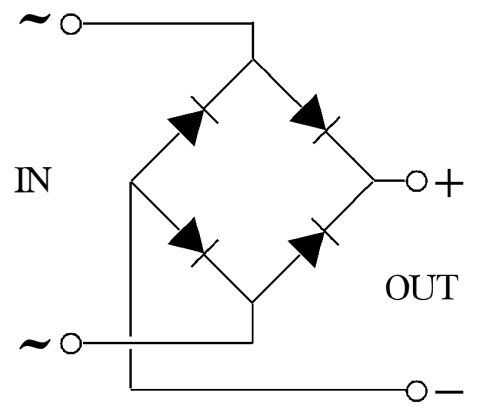

Motor paso a paso producen un bajo voltaje de AC a bajas rpm, así que tenemos convertir a CC. Lo hacemos con el puente rectificador.

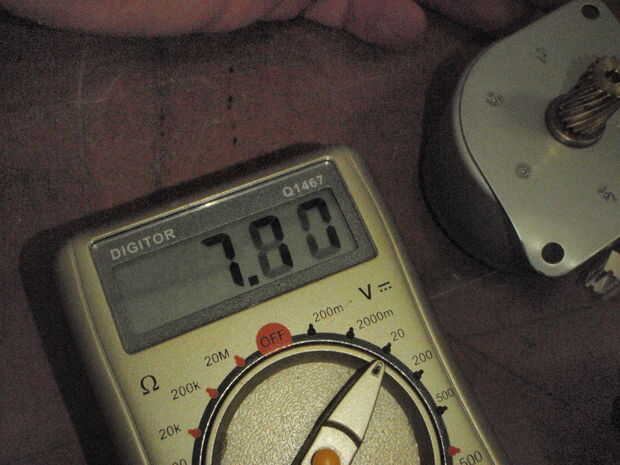

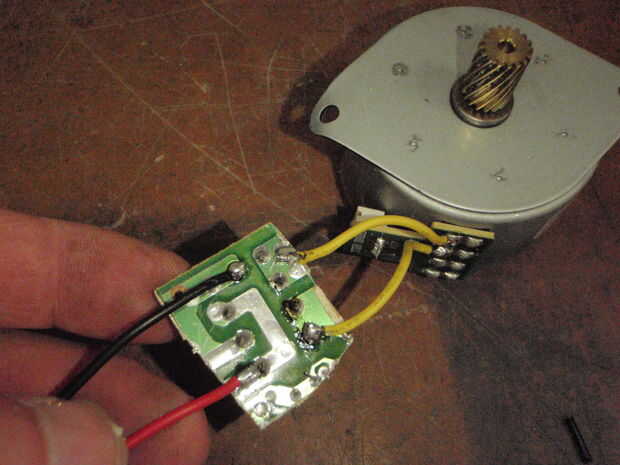

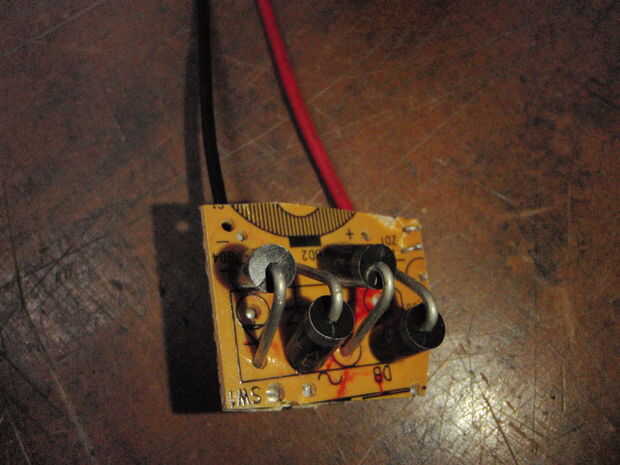

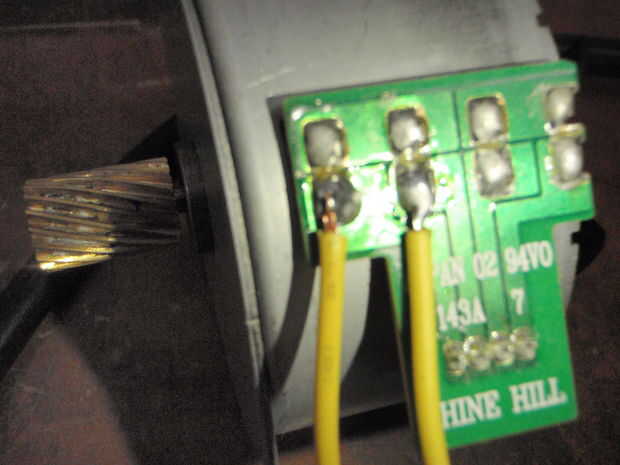

El puente rectificador no es duro para atar con alambre para arriba, él solo necesita conectar el lado AC a uno de los conjuntos de las bobinas dentro del motor paso a paso. la placa de circuito tiene un poco ~ por solo soldar algún cable a él y el otro extremo del motor. Para encontrar los cables correctos MacGyver sólo establece el multímetro a la CA y gira el eje del motor. Que encuentra con dos cables que pusieron hacia fuera una tensión que los cables hasta el rectificador.

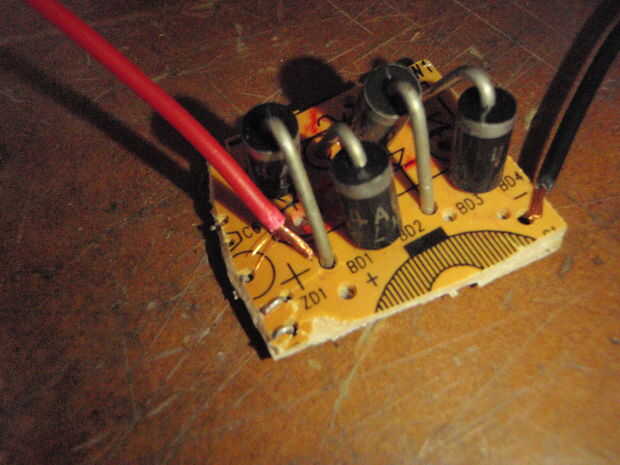

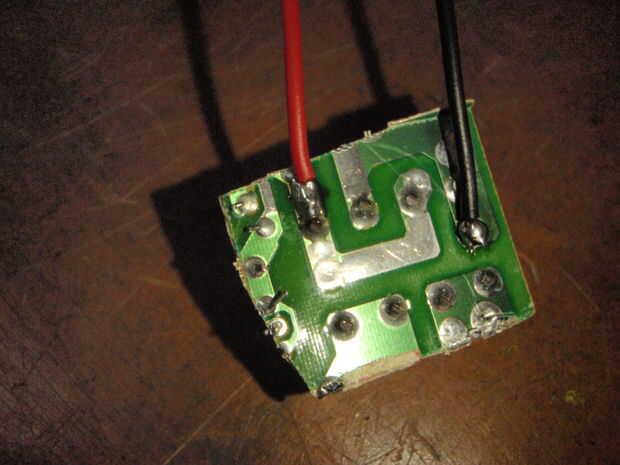

Ahora él soldaduras un rojo alambre para el siguiente circuito lo poco + y negro-signos.

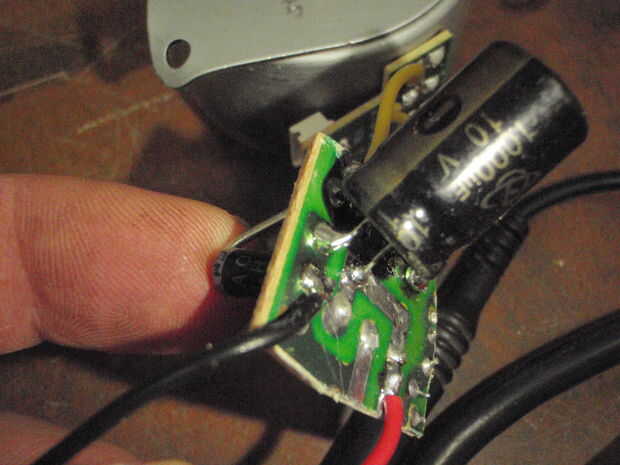

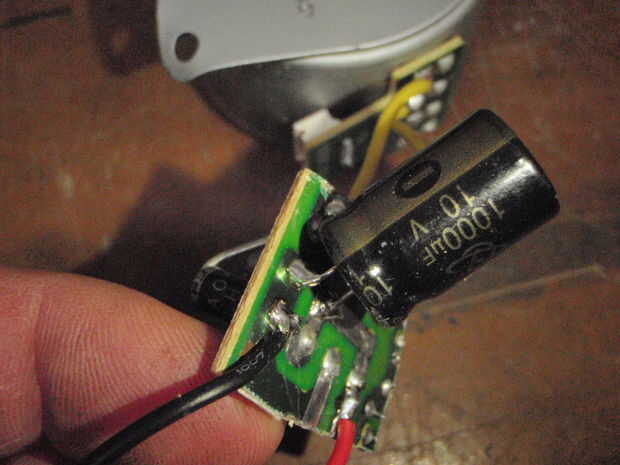

A continuación él soldaduras del condensador a través del cable positivo y negativo, como esto ayudará a suavizar la tensión. El condensador tiene una----
(signo negativo) hacia abajo a un lado y debe soldarse en la forma correcta de alrededor.

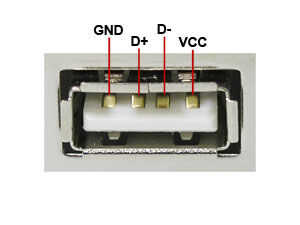

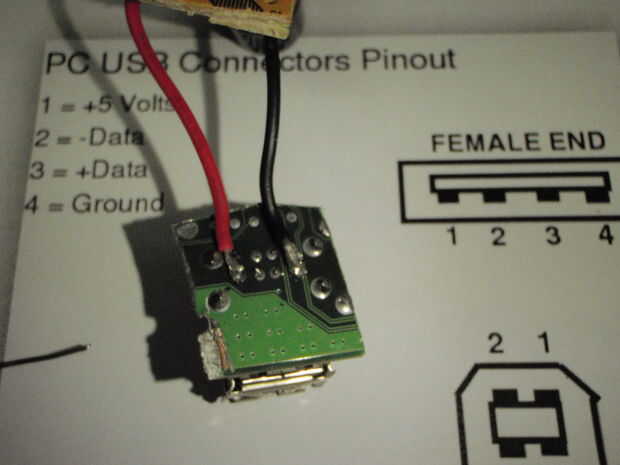

Que hace el enchufe USB se puede soldar en. El centro dos terminales no son utiliza sólo los dos en cada extremo.
Es importante que MacGyver obtiene estos dos alrededor de la forma correcta alrededor de o su teléfono puede dañarse.

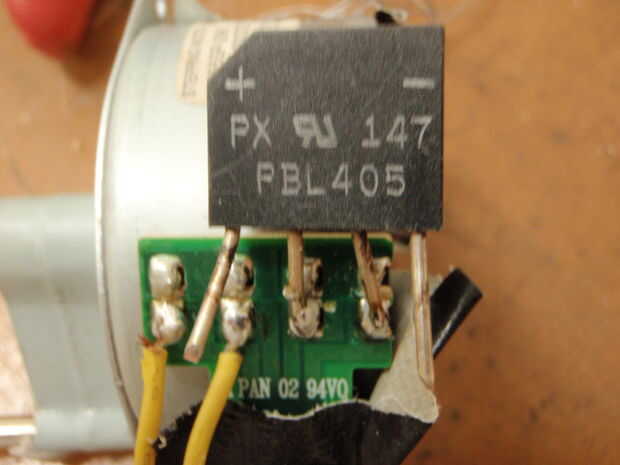

MacGyver también encontrar otro puente rectificador que es un estilo diferente todo encerrado en plástico y tiene 4 cables. Él los cables esta el otro juego de bobinas del motor paso a paso para que su cargador producirá más energía.
