Cargador de teléfono móvil (3 / 5 paso)

Paso 3:

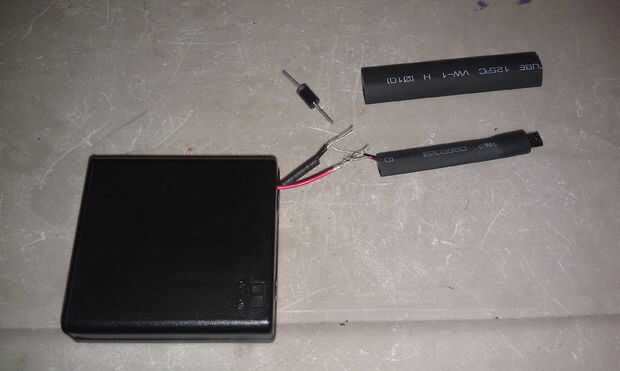

Antes que soldar los cables, necesita poner su tubería del encogimiento del calor, y uno más pequeño que va en el cable negro, empújela hacia la caja de la batería para que no vengan en contacto con el calor mientras que usted está de soldadura, de lo contrario te encoja y tendrás que cortarlo y poner en otro. Ahora conseguir más grande y ponerlo en ambos cables, pero empuje este hacia el extremo del enchufe. Éste cubrirá ambos cables, el otro cubre sólo el negro uno. Obviamente los 2 cables no toquen entre sí. El tubo del encogimiento del calor mayor es lo suficientemente grande como para cubrir la zona soldada y por el diámetro del diodo, pero no lo suficientemente grande como para deslizarse dentro y fuera del extremo del cable.

* Tubería encogible es barato y si eres un manitas, tome usted una caja de ellos, usted usará todo el tiempo. Pero si no tienes ninguno, todo esto se puede lograr con cinta aislante, solo no se verá tan bonito.

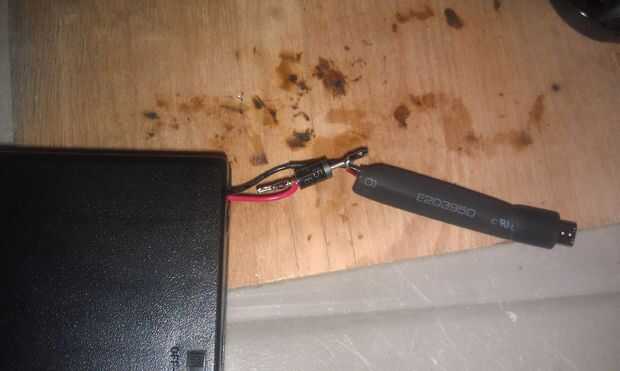

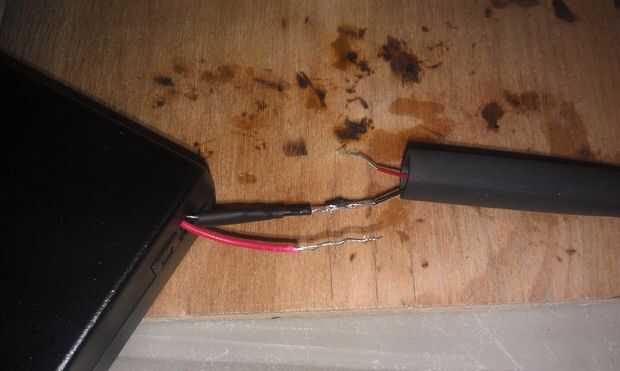

Soldadura 1 negro con negro, luego espere hasta if se enfríe completamente antes de deslizar el tubo sobre la conexión. Una vez encendido, caliente para reducirlo y hacia el rojo. Se trata de que el diodo tiene que ir. Asegúrese de que el diodo se suelda en la dirección correcta, de lo contrario corriente no puede pasar más allá de este punto. La raya en el diodo representa el lado del cátodo (negativo) y conduce lejos de la corriente entrante. Tan este lado (ver imagen) estará en el lado opuesto de las baterías, o el lado más cercano al enchufe de teléfono. El estaño el cable rojo desde la caja de la batería al lado del diodo que no tiene la raya (el ánodo).

Espere hasta que enfríe completamente y luego deslice el tubo más grande que usted ya había deslizado en antes de soldar el diodo en. Calor para el encogimiento.
