Paso 8: Cable hasta el enchufe hembra de 2,5 mm
Una de 2,5 mm conector hembra tiene 3 pestañas viene de (generalmente).
Colóquela frente a ti para que tengas todos tres fichas de la mesa y las fichas frente a usted. Lo que significa, el lugar "vacío" del enchufe debe hacer frente el suelo.
De izquierda a derecha las pestañas van como esta.
Izquierda: negativo
Parte superior: positivo
Derecha: no utilice esta ficha.
Parte inferior: no vacío, ninguna ficha.

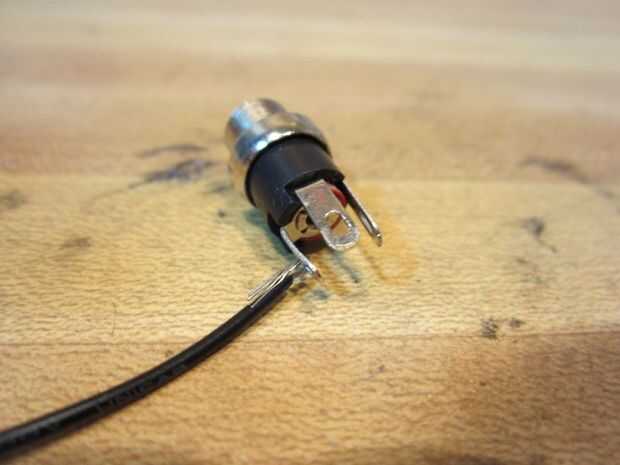

Tomar el desecho negro pequeño de alambre que guardado de antes y gancho alrededor de la pestaña de la izquierda.

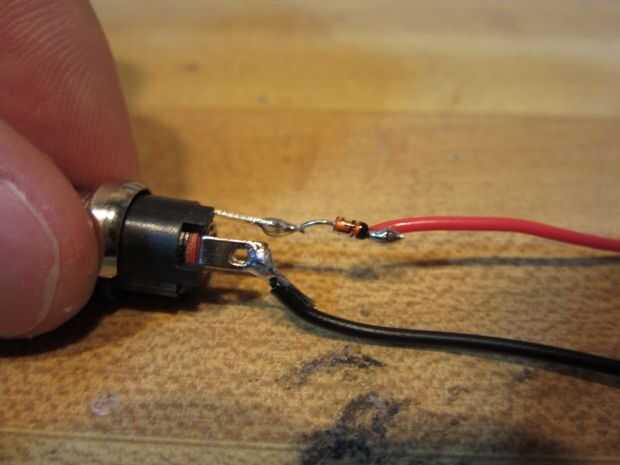

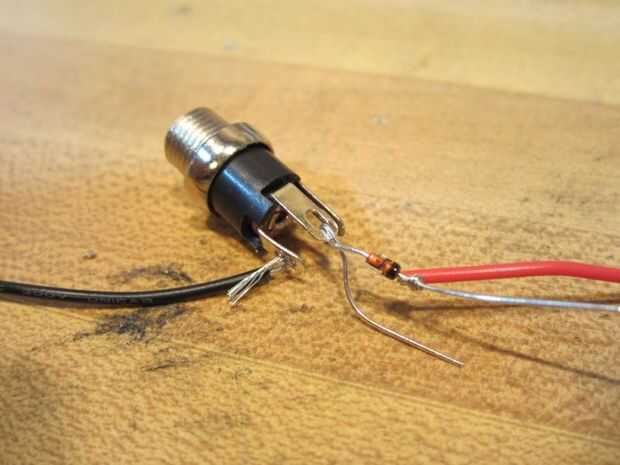

Agarra tu diodo 1N914 y gancho a la ficha positivo, de media, cuenta cómo en el diodo es una raya negra en un lado. Esa banda debe hacer frente lejos de la clavija de 2,5 mm y no debe conectarse a la clavija de 2,5 mm. Entonces, el lado de la raya negra debe conectarse a la tira roja chatarra de alambre que sobra.
Luego de la soldadura de todos los puntos.
