Paso 3: Soldar los componentes
Los pines 1 y 3 deben levantar suavemente, con el fin de soldar los componentes, de acuerdo con el esquema del paso anterior.
Una resistencia es connectd en el polo positivo con un tamaño menor que la base para conectar el ánodo del LED, haciendo una serie del polo positivo 9V a Pin 1 del regulador.
PIN 3 del regulador (5V de salida) se conecta directamente al pin 1 del puerto USB, un cable de soldadura.
Las clavijas de datos del conector USB están conectadas con 2 resistencias de pull-up en el pin 3 del regulador de
Para terminar, pin 4 del puerto USB está conectado con un cable al polo negativo de la batería, donde ya ha conectado el pin 2 del regulador.

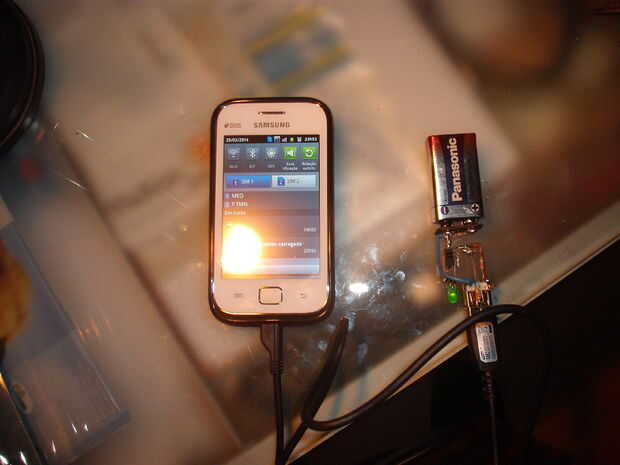

El resultado debe ser como se muestra en la imagen, donde podemos ver el cargador de carga de la batería de mi móvil y podemos leer en Portugués: "Bateria está sendo carregada" - la batería se está cargando... ;)
