Paso 4: acabados
Ahora, el receptor puede conectarse a cualquier dispositivo que toma a la entrada de 5V. Mayoría de los dispositivos que utilizan un cable USB para cargar (como teléfonos y tabletas) utiliza tensiones de esta gama. Puesto que es relativamente complicado soldar esto directamente en los dispositivos ellos mismos, probablemente se cubrirá esa sección en un tutorial diferente. En este caso nos va ser soldar un conector USB A hembra para el receptor y el enchufe un teléfono en él via USB para probar.
El receptor al conector USB A la soldadura. Las clavijas de primeras y la últimas en la USB son + 5V y tierra. Para averiguar cuál de los dos es tierra, utilice un multímetro y Compruebe la conectividad con el metal exterior y uno de los pasadores. La parte metálica exterior también está conectado a tierra.
Una vez hecho esto, comprobar si todo funciona con un dispositivo alimentado por USB. Tu también puede Agregar una luz indicadora para verificar si se está transmitiendo energía como se muestra abajo, pero ten en cuenta de la corriente por el LED que se roba la energía que sería de otra forma en el dispositivo USB de carga.

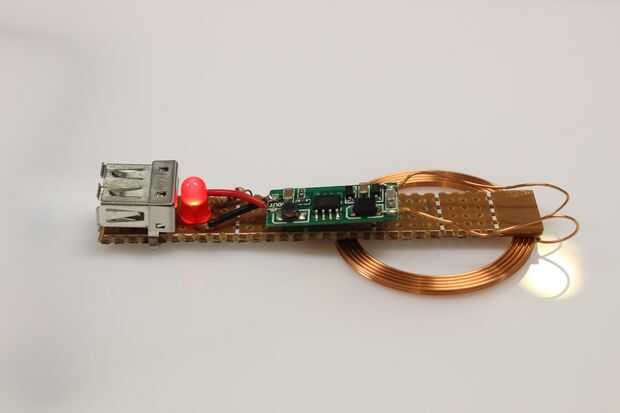

Imagen 1: En la imagen de arriba, el receptor está conectado a un LED y una hembra USB. El LED funciona inalámbricamente (transmisor alimentado y colocado bajo la superficie blanca)

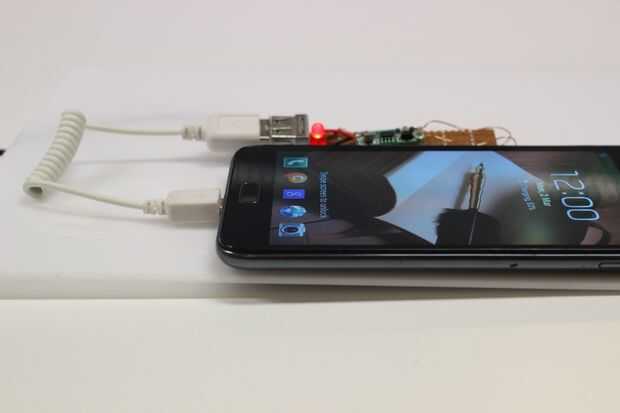

Imagen 2: Imagen muestra teléfono carga cuando se conecta a la unidad receptora (transmisor alimentado y colocado bajo la superficie blanca).
