Cargador en caso de viajes

tenemos varios cargadores y tres cargadores de plug-in de Canon a. Parece que nunca encontramos el cargador de la pila de los cables de enredos que fue etiquetada "adaptadores" así que esto era el siguiente paso lógico. Quería llamar este "hacia casa de la abuela" como la opción de ser capaz de embalar para arriba y golpee el camino parecía como una gran ventaja ya que es cuando las cámaras y las tabletas son de mayor uso.

Los criterios de diseño principales son:

1. debe ser portable
2. sin adaptador/cargador puede cortar, desmontada, modificado o caliente pegado en lugar. Si necesitamos llevar un cargador del sistema debe hacerse sin daño y herramientas de mano básicas.

LISTA DE MATERIALES
1 caso
1 pedazo de madera contrachapada de 1/4" aproximadamente 20" por 10"
6 bloques de 3/4" o 1" entre el panel de la parte inferior el caso
2 pies cuadrados de goma cajón o trazador de líneas del cuadro de herramientas.
3 recipientes
1 cable de tres conductores de equipos desechados.
1 cable de extensión interior.
1 interruptor (opcional pero recomendado)
tubería del encogimiento del 2 pulgadas del 1/8" calor
2 pies del cable AWG (calibre) de misc 300/600 voltios 18 a 16. TEW 16 está muy bien.
Varios sujetadores de gancho y bucle, tornillos, bridas, pegamento etc..

HERRAMIENTAS
Pedacitos de taladro y HSS
Sierra de mesa o ingletadora decente
Sierra de marquetería o sierra de vaivén
Desaislador alambres
Tijeras
Destornilladores
Pinzas
Soldadura de hierro
Pistola de pegamento caliente
Óhmetro o continuidad probador
Gafas de seguridad, etc.

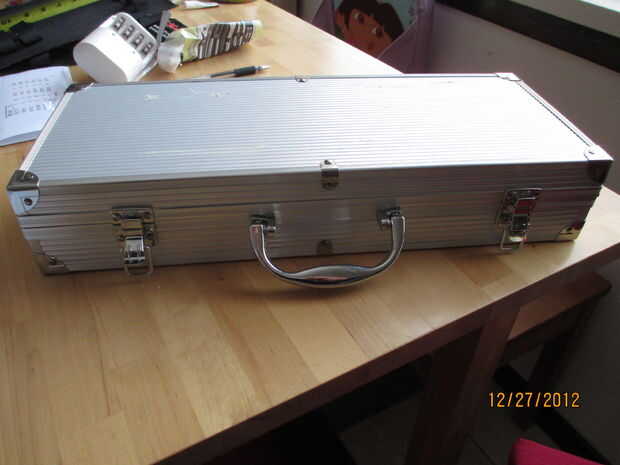

El caso es clásico conjunto importado de herramientas de BBQ cortesía intercambio de empleados regalos Navidad 2012. Esto puede o no trabajar para los tipos de cargadores que tiene. Las ferreterías tienen algunos casos de aluminio muy resistente para alrededor $20. Compruebe hacia fuera de sus departamentos de herramienta.

Antes de que siendo el constructor debe tener algunos conocimientos básicos de electricidad y uso seguro de herramientas. Si ya utiliza un taladro inalámbrico y saber cómo comprobar circuitos básicos con un medidor eres oro!

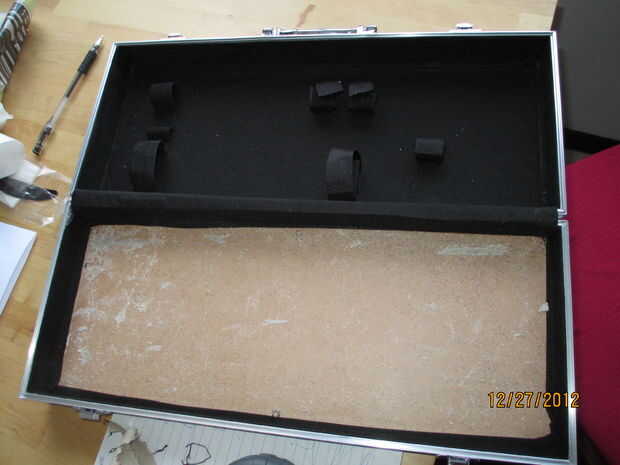

Tira las herramientas hacia fuera y tirar el cartón paneles que las herramientas.

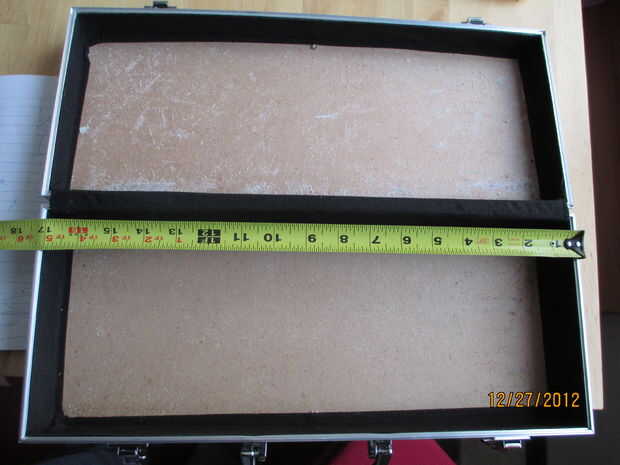

Medida el caso de dimensiones interiores. Reste para el material pegado dentro si es necesario. Cortar 6 manzanas para actuar como espaciadores para que el panel borrará los receptáculos. Usé 1" bloques. Pegar bloques en las esquinas de la inferior y dos en la marca de medio en medio. Pegamento caliente funciona bien aquí.

Cortar un panel de madera contrachapada para caber la abertura. He utilizado contrachapado de 6mm corte de unas cajas de equipos eléctricos viejos que me dio trabajo.

Diseño de los dispositivos que desea poner en. Los cargadores Canon ponen bastante plana y no que conduce, por lo que pueden ir prácticamente en cualquier lugar. Si usted tiene una gran verruga de la pared, tratar de mantenerse alejado de la bisagra. Bosquejó los cargadores a la madera contrachapada con lápiz. Tomé en la placa de la cubierta del receptáculo estándar (una cuadrilla) y había utilizado como una plantilla.

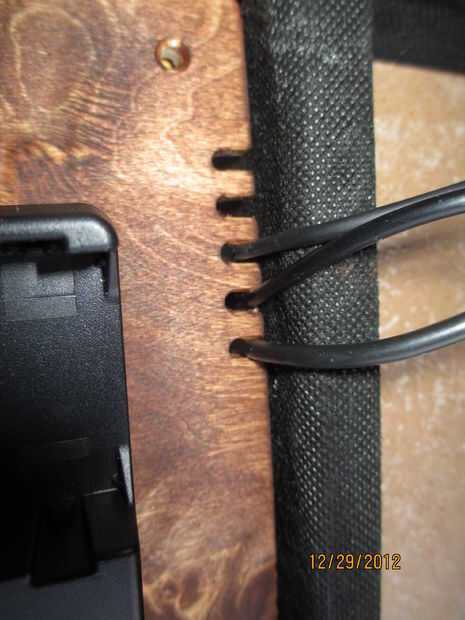

Plan de muescas donde los cables pasar por debajo y salen.

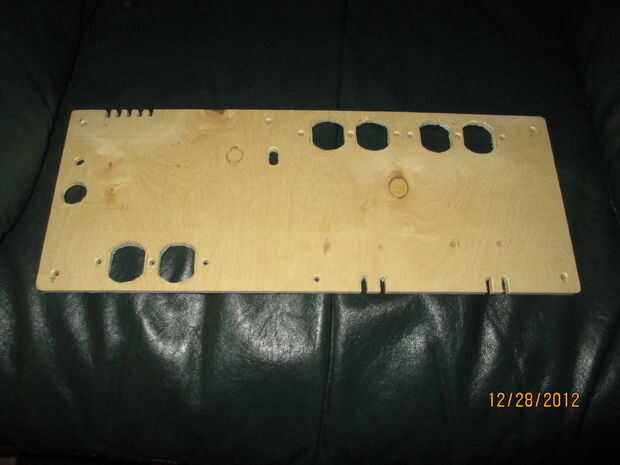

Una vez que usted es bueno en su diseño, golpee el taladro y Sierra. Se pueden reemplazar con un taladro y caladora o mejor aún una sierra de marquetería para cortar los agujeros del receptáculo. Usé un avellanado de la broca en los orificios que permiten los tornillos en la madera más.

Nota el interruptor es opcional. Si desea instalar un "interruptor principal", debe elegir uno convenientemente. Estos están etiquetados 250 VAC/10 A o similar. Utilizamos aquí 120 VAC nominal 250V es fina. Si usted vive en Asia o Europa la 250 VAC es necesaria. Si no está seguro, pregunte a un electricista!

Una vez que los agujeros se cortan, comprobar mediante la inserción de los receptáculos. Son receptáculos de 250V/15A casa básicas. Se encuentran en HomeDepot o Lowes et por menos de $1.

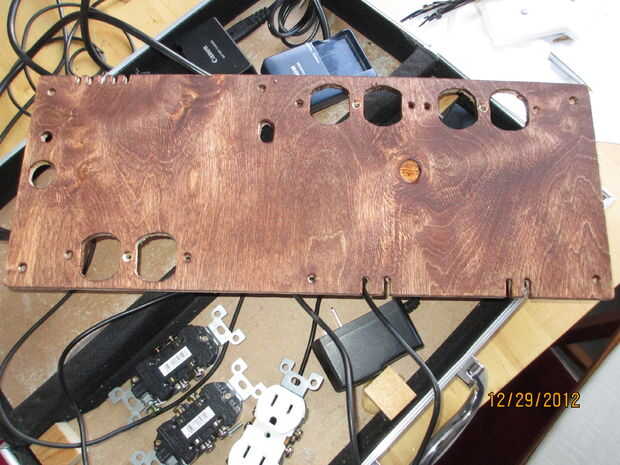

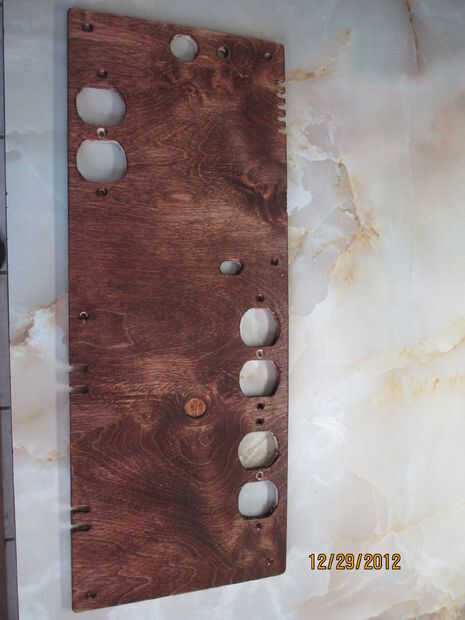

Cuando el ajuste fue correcto lija y aplica algunos Minwax "Rojo castaño" mancha con un cepillo, el barrido lejos con un trapo después de unos minutos.

Cuando la mancha se seque yo preparado el cable de extensión interior cortando el extremo del enchufe y dejando aproximadamente 4" de alambre. Estos atrás aproximadamente 3/4" de la tira. Era el cable de alimentación de un ordenador viejo cortar el conector modular del extremo y despojado de nuevo los cables de 1/4".

Los receptáculos y en empujar el extremo del cable de alimentación en. Sujeté el cable de alimentación al interruptor principal había suelda los cables y ponen del encogimiento del calor. Si no vas con un interruptor de alimentación principal, conecte los conductores de cable de alimentación al receptáculo de primera. Tuerza el alambre expuesto y luego hacer un lazo. Coloque el lazo debajo del tornillo y apriete. El bucle debe curva siempre en la misma dirección que el tornillo al apretar.

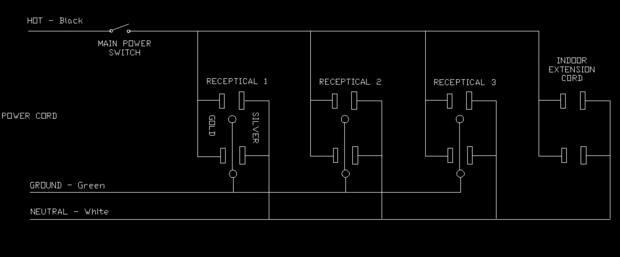

Cuando se instale receptáculos
-Tornillo el oro es caliente y toma el negro alambre de su cuerda.
-Tornillo plata es neutral y toma el cable blanco de su cuerda.
-Tornillo verde es la tierra y toma la verde alambre de su cuerda.
(si usted tiene alguna pregunta, por favor pedir a alguien que sabe.)

Con algunos pequeños tramos de alambre, saltar de la primera toma en el otro recipiente procurando no mezclar los cables de los tornillos de oro con los de la plata o verde.

Conecte el cable de extensión interior al último receptáculo de la cadena y asegúrese de que el cable con el contacto de hoja pequeña (caliente) va al tornillo de oro en el receptáculo.

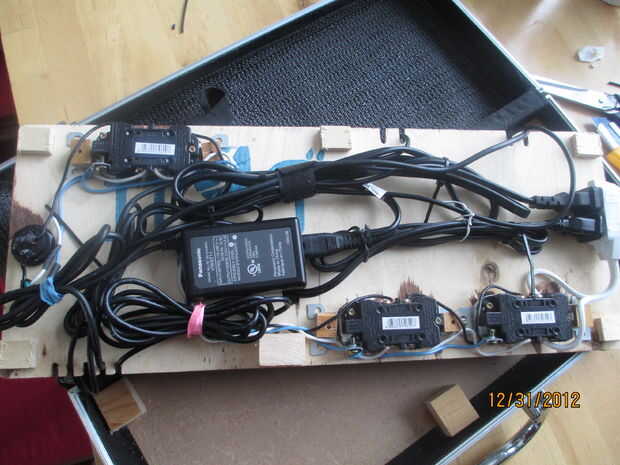

Ordenados todos los cables con bridas de velcro lo que tienes para que se ajuste. Asegúrese de que no haya cables se pellizquen o podrían frotar el objeto filoso. Utilice cinta aislante liberalmente si crees que la irritación puede ocurrir.

Ajuste el panel y espera al taladrar los orificios guía para los 6 tornillos de montaje. He usado #6 x 3/4 "tornillos para madera y tiene pozo.

Cuando lo está toda enroscada, conecte el ohmímetro a dos palas de cable... Gire el interruptor principal de off...must no ser 0 ohmios. Cierre el interruptor principal, puede cambiar pero no debe ser de 0 ohmios. 100 ohmios está bien dependiendo de los adaptadores que haya instalado.  Si tienes un probador de receptáculo use para comprobar las conexiones en los receptáculos.

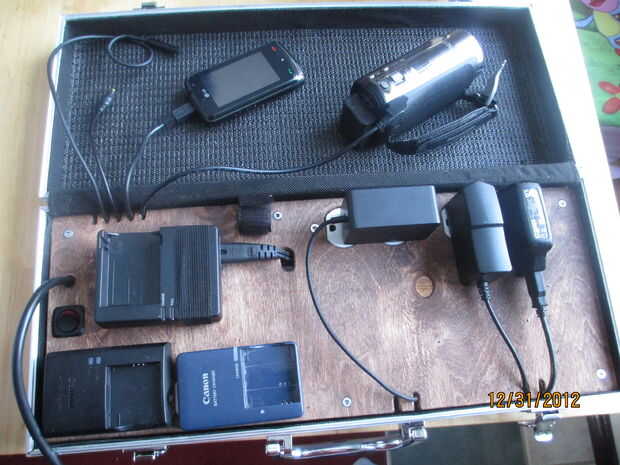

Este proyecto tomó alrededor de 4 horas. La mayor parte del tiempo estuvo haciendo los agujeros en la madera y el cableado básico.
