Paso 3: Hacer del Banco de potencia
- Antes de hacer que quiero que sepas que parte va a ser utilizado para lo que la razón.
¿Por qué utilizar 2 o más 18650 baterías??
La mayoría de la tensión de corte 18650 de carga: 4.2V
Nuestro objetivo es hacer un banco de potencia que puede cargar nuestro teléfono completamente, cada batería 18650 proporciona 2200 mAh actual mínimo. Ahora un móviles días viene con baterías de 2500-5000 mAh. Tan más las baterías más corriente.
Pero 1 cosa a recordar que necesitamos soldar paralelo de baterías, como paralelo (++ /--) baterías aumentan amperios pero en serie (+ - + -) se icreases tensiones.
así que si sueldan en serie producirá 8,4 v 2200mAh actual
Paralelamente producirá 4.2 v 4400mAh actual que es suficiente para un móvil o cualquier otro dispositivo usb. . .
así en la primera soldadura del + ve parte de baterías tanto y - ve tanto las baterías como el diagrama de arriba
puede utilizar el soporte de la batería 18650 pero asegúrese de que su paralelo en.
Cómo identificar + ve y - ve parte de la batería 18650
CC CC intensificar el impulso módulo 3V a 5V 1A
- voltaje de entrada: 2.5-4.9V.
- Voltaje de salida: 5V.
- Corriente de salida: la máxima 1000mA.

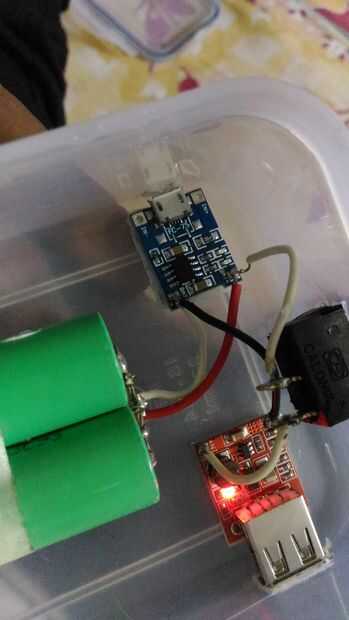

- Luz roja significa que carga el teléfono.
Producir 1A(1000mA) de 5v constante actual. Así que puede cargar su móvil al mismo tiempo como cargador normal.
TP4056
Toma energía del puerto mini usb y carga las baterías...

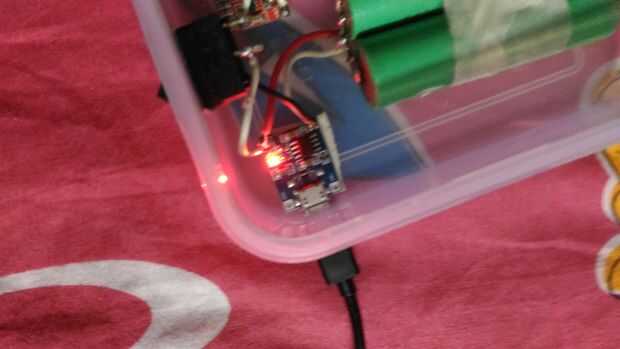

luz roja significa que su carga, y significa luz azul/verde cargada

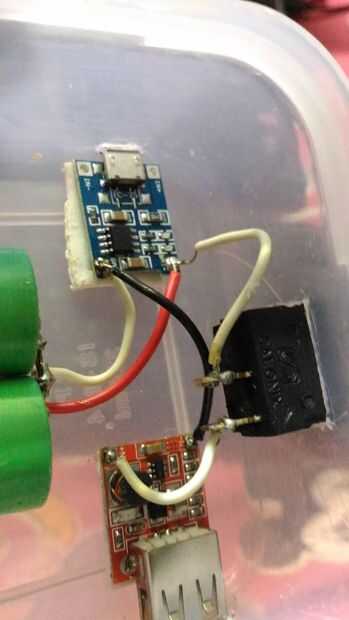

AHORA EL BANCO DE POTENCIA
- lugar tp4056, convertidor, cambie en el contenedor y marcar con lápiz/marcador donde hacer los agujeros para el usb puertos y cambiar. hacer agujeros y cortar el tamaño adecuado de los cables.
- Utilice las cintas de espuma de doble cara donde están poniendo las piezas incluyendo la batería.
- poner todas las piezas en el envase y utilizar pegamento caliente para que no pierde

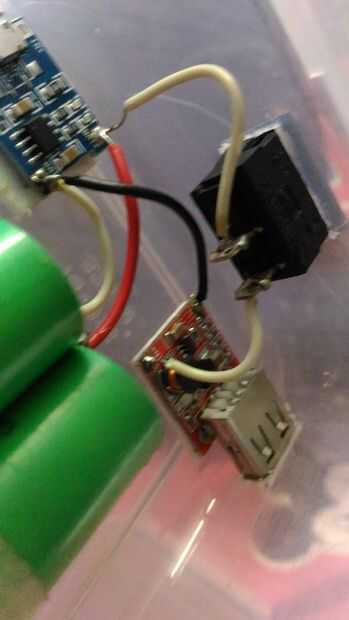

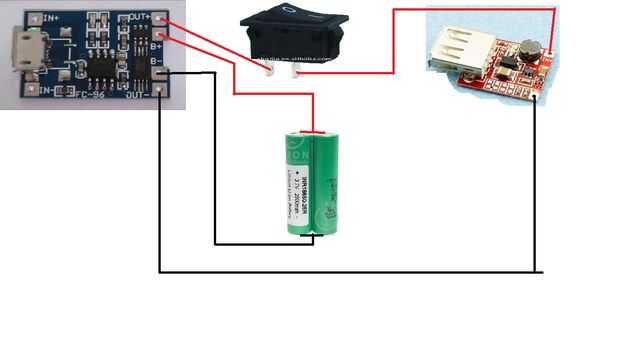

- Ahora alambre de la soldadura adecuado, para que usted pueda entender fácilmente según el diagrama.
- Si se hace soldar todo, añadir algunos pegamento caliente para ajustar los cables.
