Cargador para teléfono inalámbrico (4 / 8 paso)

Paso 4: Diagramas y planes

Empecé este proyecto algunos diagramas y haciendo planes de cómo lograrían esta compilación. Aquí es una pequeña escritura de las conexiones y la función que yo he planeado:

  1. El controlador de carga cargará la batería a través de un puerto micro-USB de un cargador de pared. Quería una forma fácil y universal para cargar la batería y que el sistema adaptable y segura. Si quiero, puedo simplemente conecte el sistema a una pared y configurar mi teléfono o tablet en él al igual que un cargador inalámbrico regular, entonces cuando estoy listo para ir, tire de ella el cargador, poner el sistema en mi bolsillo y mantener la carga con una batería llena ahora.

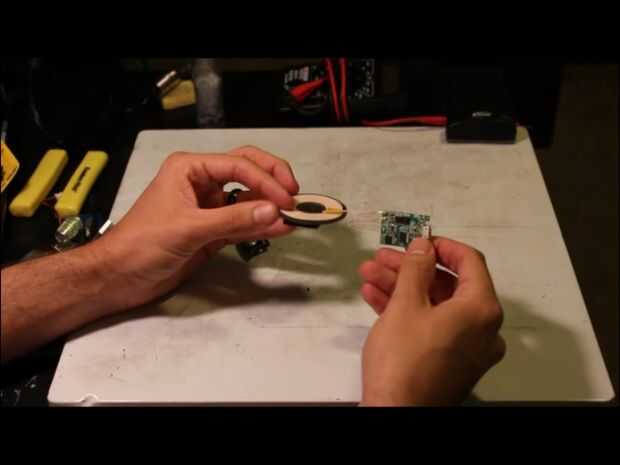

  2. La batería alimenta el convertidor DC-DC, y el convertidor se conecta a la placa de carga inalámbrica. La almohadilla de carga sale del tablero y, serán velcro a mi bolsillo en una posición que permite cargar cada vez que pongo mi teléfono en allí.
  3. Quiero que la batería y circuitos para caber dentro de una bolsa pequeña. Los componentes son todo lo suficientemente pequeños como para caber en esta bolsa, permitiendo un ligero, compacto y fácil de llevar el sistema. Mi objetivo es que el clip de la bolsa en un cinturón o bolsillo exterior, con la almohadilla de carga conexión a la bolsa de mi bolsillo.

Sólo habrá un 3,7 V LiPoly batería alimenta el circuito Qi cuando no está conectado a una pared. La batería se cargará mediante el controlador de carga, que básicamente regula la corriente de la micro-USB y asegura un flujo constante de unos 4 V en la batería, apto para cargar. Mientras que la batería tiene una potencia de 3.7 V, el cargador inalámbrico requiere 5 V para funcionar. Por lo tanto, entre la batería y el cargador tendrá que ser un circuito de conversión DC-DC. Este circuito aumentará el voltaje de 3,7 V - 5 V para que sea utilizable. El convertidor utiliza una conexión de salida USB. Esto es conveniente, porque el Qi en el circuito de carga utiliza una conexión de entrada de micro-USB. Esto significa que sólo podemos utilizar un estándar cable USB a micro-USB para esta conexión. Una vez que estas conexiones se realizan, los componentes se fijarán junto con epoxy y se alojaran en la bolsa con el Qi cojín fuera de esta bolsa de carga.

Ahora antes de empezar a soldar o empalmar nada, obtener una idea aproximada de cómo todo se encajan entre sí, tal vez dibujar las conexiones en un tablero blanco. Sólo asegúrate de que sabes lo que estás haciendo antes de empezar.
