Paso 3: Componentes: parte 1

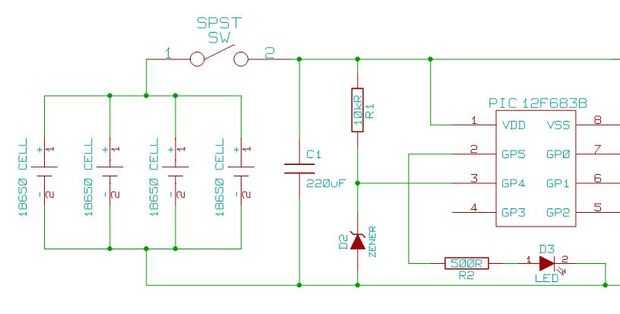

18650 pilas (y pinzas de batería):
Estoy utilizando 4 18650 baterías en paralelo, en general te probablemente deben evitar hacer esto ya que existe cierto riesgo de sobrecalentamiento como las células intentan descargar a través de unos a otros. Si desea garantizar la seguridad, podría añadir un diodo después de cada célula para que juegan bonitos. Estas células de ion de litio tienen un voltaje terminal de 4.2V cuando esté completamente cargada, que cae hasta un mínimo de 3V. Cualquier número de celdas en paralelo es aceptable. También puede utilizar las células de la AA, pero probablemente le gustaría tenerlos apilados en dos para crear 2.4 - 3V. Nota: sin embargo usted decide organizar las pilas, no sobrepase los 5V, el circuito de DC/DC boost puede aumentar sólo un voltaje, no reducirlo. Para reducir la tensión, necesita un circuito de DC/DC Buck en lugar de otro.
Para los clips de batería, corte y había doblado algunos clips de papel.
un interruptor (SW): este es el interruptor de encendido, es opcional ya que podría dejarla encendida todo el tiempo, el circuito no dibuja mucho poder si es izquierda encendida sin nada conectado.
suavizado de condensador electrolítico (C1): usar condensadores de 220uF, esto es para suavizar, así hará algo en el 100s de uF, Minty Boost utiliza 100uF.
un diodo de referencia de tensión (D2) + resistencia (R1): necesita algo parecido a un Diodo zener de 2.7V de baja potencia para darle la referencia de voltaje correcto para el microcontrolador. Si no tienes ningún diodos zener, puede usar un diodo normal como yo lo hice (si se utiliza un diodo normal, necesita conectarse al revés con el Diodo zener en el diagrama). Yo (y también el código suministrado) realmente utiliza un diodo de uso general 1N4001 y un resistor de 10kOhm. También se puede utilizar una referencia de voltaje IC
un LED (D3) + resistencia (R2): cualquier resistencia LED y conveniente es fino
un microcontrolador : He utilizado un PIC12F683, estas son grandes pequeños chips para circuitos simples porque pueden ejecutar cualquier voltaje entre 2V y 5.5V
