Paso 4: Configuración de funcionamiento interno del paquete de batería

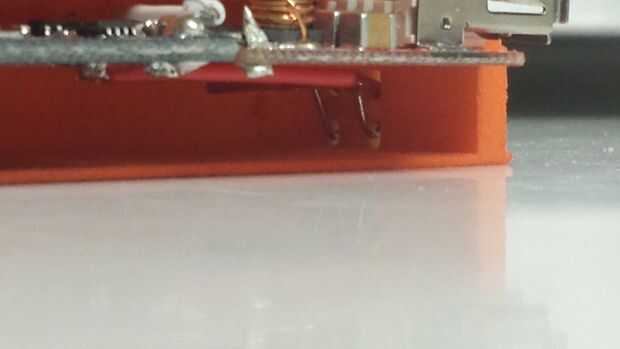

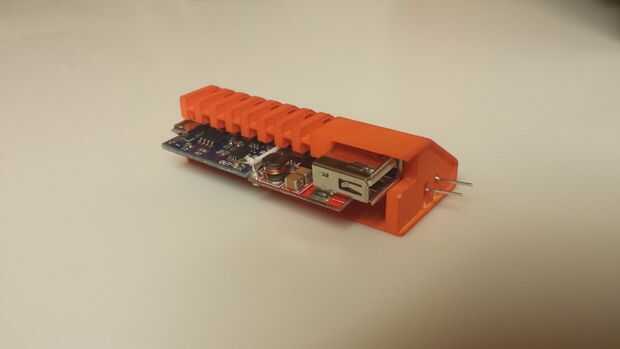

Descargar los archivos STL en la parte inferior de este paso y utilizar una impresora 3D para crear el caso para el cargador portátil. Una vez que el caso ha sido impreso con cuidado Inserte las placas de carga y enrosque los dos más grandes cables (los bornes B + y B-de la Junta de Mp1405 de carga) a través de los orificios en el caso. Asegúrese de que el cable conectado a la terminal B se alimenta a través de la parte inferior del orificio izquierdo y el terminal B + se alimenta a través de la parte inferior del agujero adecuado (referencia de orificios izquierdos y derecho se basa en la segunda foto de arriba). Una vez que ambos cables han sido alimentados a través de la parte inferior de cada agujero, dóblelos por lo que se alimentan por la parte superior de cada agujero. De esta manera cada cable no se moverá cuando se inserta la batería y el cable positivo va a tocar el borne positivo de la batería y el cable negativo va a tocar el terminal negativo de la batería. Asegurarse de que los dos cables no se toquen. Luego deslice la batería en su lugar.
Si estás incómoda sobre los cables cruzando posiblemente, es mejor soldar directamente a los contactos de la batería.
