Paso 1: materiales
Esto es lo que usé.

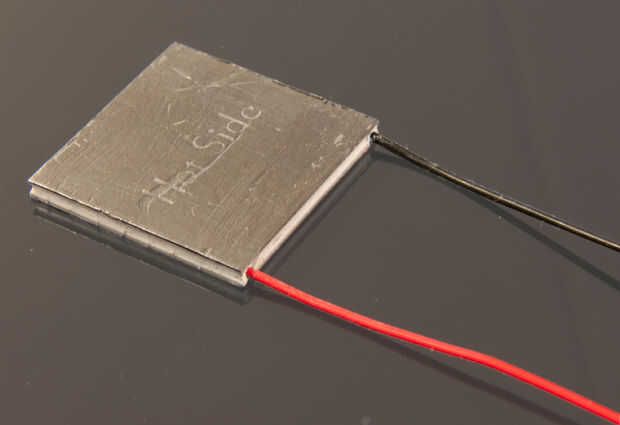

- 1 x módulo de TEG de alta temperatura: TEP1-1264-1.5
- 2 x elevador de tensión (de este proyecto:)
- 1 x pequeño disipador de calor. Desde el PC viejo (BxWxH = 60x57x36mm)

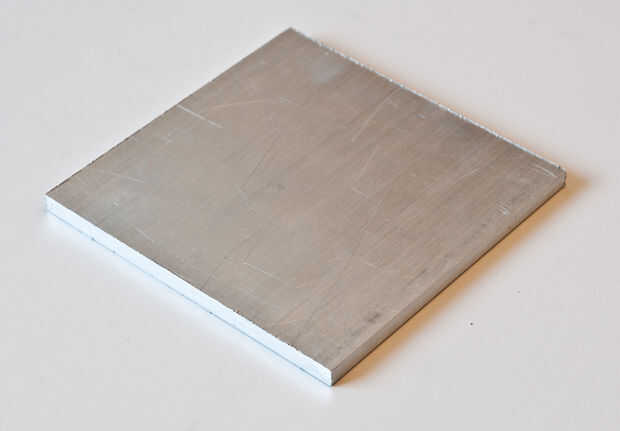

- 1 x placa de aluminio: BxWxH = 90x90x6mm
- 1 x 5V motor DC sin escobillas con ventilador plástico (puede ser difícil de encontrar, revisar este enlace)
- Fijación para disipador de calor: aluminio de la barra (6x10x82mm)
- 2 pernos de x M3 + 2nuts + 2 x arandelas de disipador de calor: 25 mm de largo
- 2 x M3 1 mm espesor arandelas de metal
- 4 pernos de x M4 + 8 x arandelas tuercas + 4 x como base de la construcción: 70 mm.
- 4 x M4 1 mm espesor arandelas de metal
- 4 pernos de x M4: 15-20 mm de largo
- 4 x tornillo de Drywall (35mm)
- 2 x arandelas de aislamiento térmico: construido a partir de turner alimento plástico cartón y viejos
- 80X80X2MM corrugado cartón (no muy buena a altas temperaturas)
- 2 x resortes del tirón: 45mm extendido
- (Opcional) Componentes de un limitador de voltaje y monitor de temperatura. Se describe más lejos en la
Imágenes que muestran los tres componentes principales: TEG, placa Base y disipador de calor
Herramientas:
Llave de taladro y rosca para M3 y M4
Papel archivo y abrasivos
Destornillador
Pinzas
Pegamento de la poder de Loctite (reparación extrema)
Precio:
Me costo unos 80€ por todo pero la parte más cara fue el módulo de TEG (45€).
Especificaciones TEG:
Compré el TEP1-1264-1.5 en http://termo-gen.com/
En 230ºC (lado caliente) y 50 º c (lado frío) con:
UOC: 8.7V
Ri: 3Ω
U (carga): 4.2V
I (carga): 1.4A
P (fósforo): 5.9W
Calor: 8.8W / cm2
Tamaño: 40x40mm
Siguiente paso: Construcción de placa de base
