Cargador Solar doble Altoids

Hola! Después de volver del entrenamiento del servicio activo con la fuerza aérea quería construir algo que podría cargar mi teléfono sobre la marcha y siempre había querido un cargador Solar así que decidí hacer uno yo mismo!

(Un pequeño descargo de responsabilidad) Yo prácticamente lanzó a este pequeño individuo juntos en un día y se olvidó un poco a tomar fotos de lo que parecía durante la construcción. Así que por eso te pido disculpas!

Esencialmente es un cargador de energía de batería/Solar USB que cambia entre dos bancos de baterías para alimentar un cargador de MintyBoost USB. La razón de tener dos bancos separados es que quería ser capaz de cargar el teléfono mientras también utilizando el maravilloso sol para cargar el Banco de baterías. Rápidamente decidí que la solución más simple sería utilizar un DPDT cambie para intercambiar entre bancos de baterías y luego utilizando dos SPST switch para permitir que el panel solar energía fluir a cualquier banco de baterías en la actualidad no se está descargando.

Suministros

-Cable (abundante)
-Altoids latas (2)
-DPDT cambie (1) https://www.sparkfun.com/products/11139
-SPST Switch (2) https://www.sparkfun.com/products/10727
-Recargable de la batería del AA (5) https://www.sparkfun.com/products/335
-MintyBoost Kit (1) https://www.sparkfun.com/products/10094
-Paneles solares 0.5W (2) http://www.radioshack.com/product/index.jsp?productId=12609999
-AA sostenedor de batería (cualquier tipo hará, siempre y cuando usted tiene 2 titulares que espera entre 2 o 3 AA)
-Embalaje espuma para rellenar el Mintyboost y otros componentes
-Pintura para hacer mirar bastante!

Herramientas

Herramienta - Dremel
-Pegamento
-Soldador

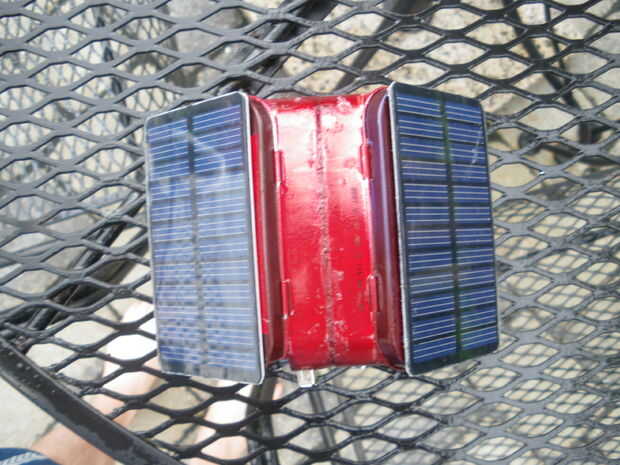

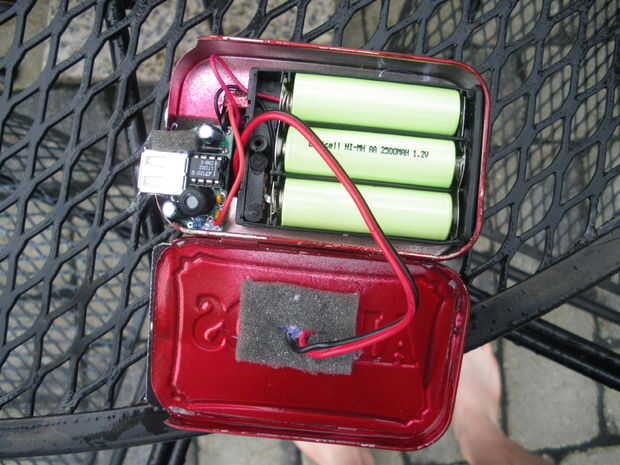

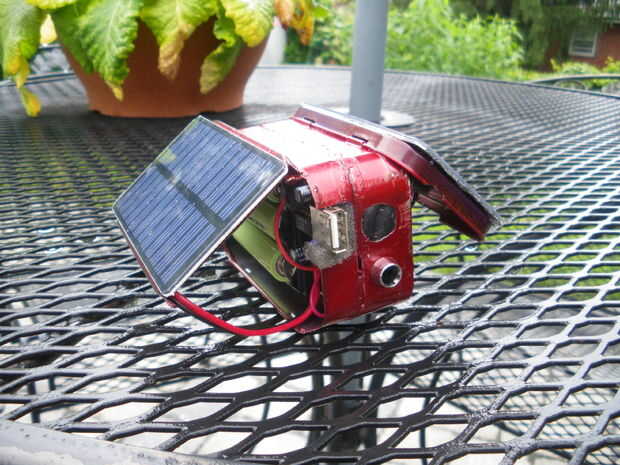

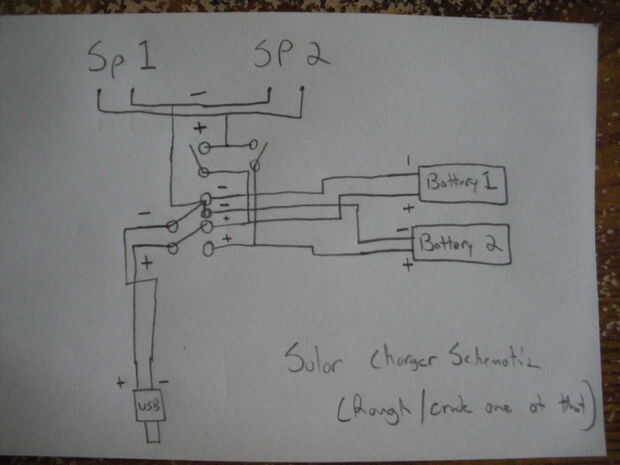

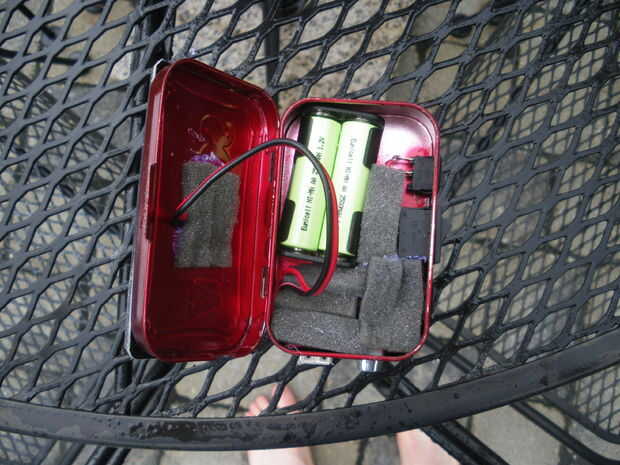

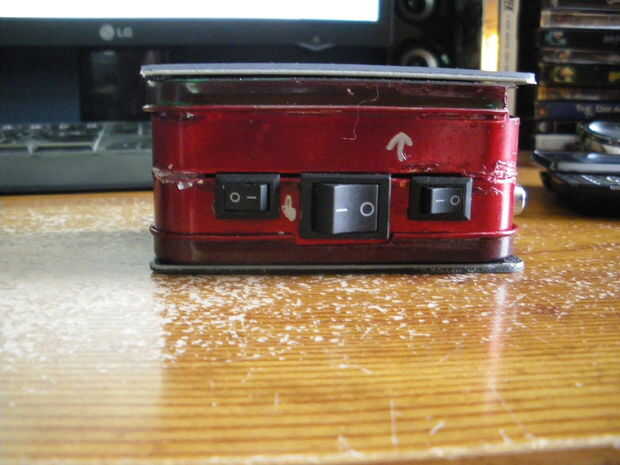

Así que en pocas palabras lo que tenemos aquí es latas de Altoids dos caliente pegado junto con cada "puerta" es un Panel Solar. Utilicé una herramienta dremel para hacer una abertura entre las dos latas, así como una apertura para la mintyboost y tomas de corriente para los interruptores.  una lata tenemos los interruptores y un sostenedor de batería 2 AA y en la otra lata tenemos el MintyBoost y un soporte de AA 3. Como se muestra por mi crudo esquema los bancos de baterías son energizados por separado por los paneles con los dos interruptores SPST y el interruptor DPDT swaps entre los bancos. Es importante no conecte un dispositivo mientras se está cargando las pilas ya que el voltaje combinado de las fuentes de dos energía podría dañar el mintyboost ya que fue diseñado para intensificar la tensión no paso.

Espero que esto fue útil de alguna manera, si usted tiene alguna pregunta no dude en preguntar, como sé que sorta sólo con alas. ¡ Gracias!
