Paso 2: módulos cargador

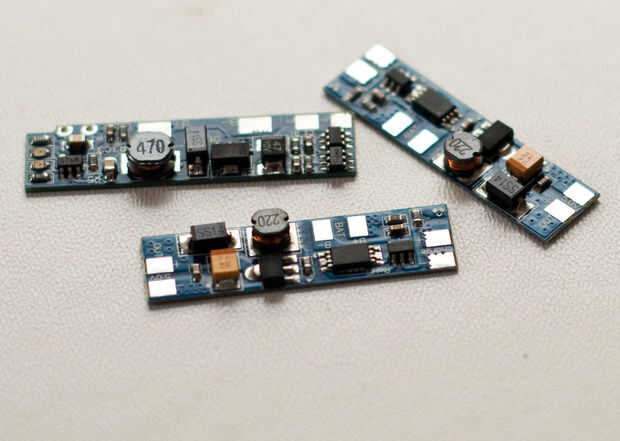

En este instructable ves dos PCB similares, uno tiene dos indicadores de carga (led rojo) de procesos y carga (led verde) completa, otro no tiene LED y es un poco más barato. Ambos pretenden cobrar una sola célula, aunque en teoría se pueden conectar dos celdas en paralelo, pero no lo sugiero ya reducirá su vida. También ambos proporcionan + 5V de la salida.

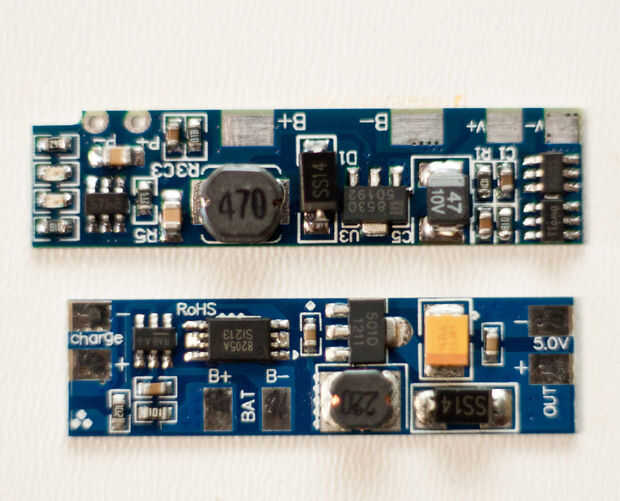

Estos módulos de cargador de batería suelen tienen tres pares de almohadillas para las conexiones, para las tres parejas de alambres cuidado con respetar la polaridad (no sigan mi ejemplo, trate de usar los cables negro y rojo):
- Entrada de CC (también marcado como "carga", "Puerto de carga", "P + y P-", "3.7V+ y 3.7V-") donde tienes que conectar tu solar cell(s), este acepta generalmente de 3.7 a 6 v o más.
- Salida de 5V DC (también marcado como "salida creciente" o "V + y V-") donde se conectará el dispositivo a través de un USB u otro enchufe hembra, como ves en la imagen este voltaje es muy preciso.
- Conexiones de la batería (usualmente marcado como "B + y B-"), aquí conectamos la batería (o mejor el soporte de la batería), también puede tratar de conectar dos o más baterías en paralelo, pero no lo sugiero.
