Paso 1: Lista de piezas

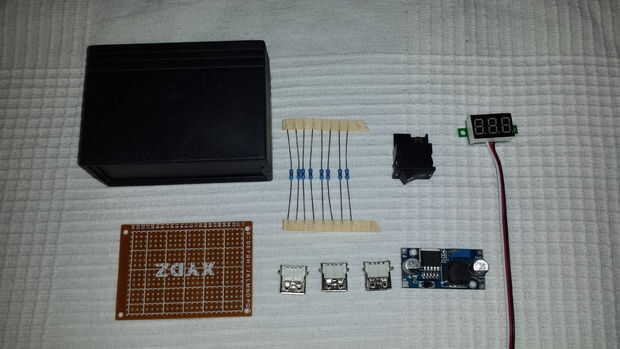

Aquí están (casi todas) las piezas que he usado en este proyecto.
- Cuadro de proyecto (Esto es de mi tienda de electrónica local, se basan en República Checa y Eslovaca)
- PCB universal
- 3 zócalos tipo A x USB
- Resistor de 10Kohm
- Resistencia 33Kohm
- CC-CC reductor
- Exhibición de voltaje del LED
- Interruptor
- Cables de
No en la foto, también usé un tornillo de 2 pines terminales y 2 pines macho y hembra PCB encabezados.
Utilicé un conector XT-60 para la conexión de alimentación principal, que es de uso general con baterías RC LiPol. Sin embargo puede utilizar cualquier otra cosa en lugar de otro para satisfacer sus necesidades.
Se necesita un soldador, soldadura, archivos o papel de lija, pistola de pegamento caliente y una herramienta dremel, junto con herramientas básicas (destornilladores etc..).
También se necesita un multímetro digital.

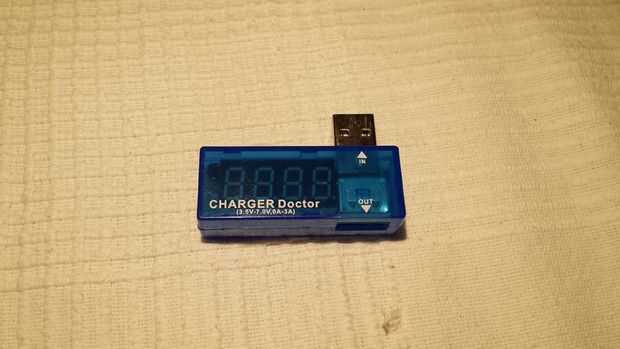

Un medidor de voltaje-corriente USB es muy útil para probar el cargador.
