Cargador universal USB portátil (2 / 9 paso)

Paso 2: Planificación de inicial

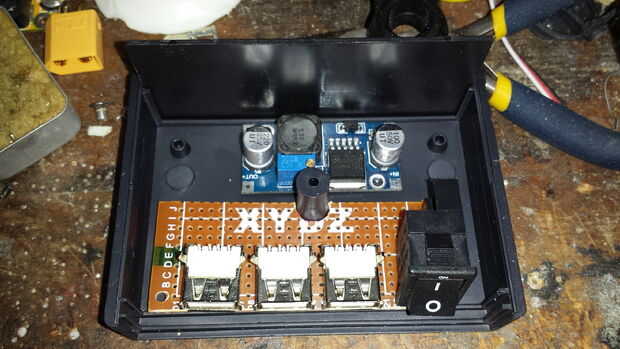

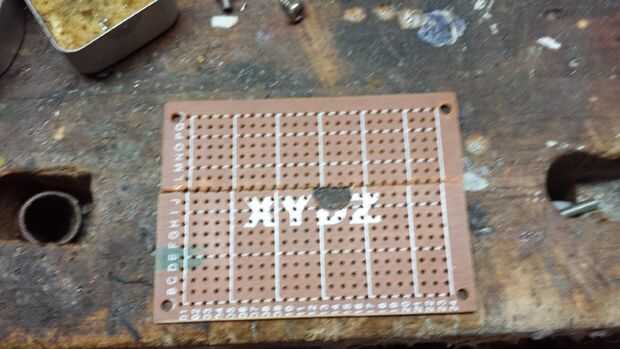

Comencé cortando el PCB aproximadamente por la mitad y haciendo un recorte, por lo que cabe muy bien en el cilindro central. Luego coloqué libremente la mayoría de los componentes dentro para tener una idea sobre el diseño general.

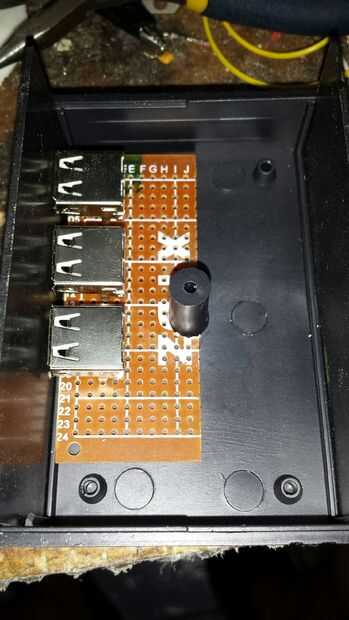

Como los 3 conectores USB son la principal característica de todo el dispositivo, colocó primero en el PCB. Se extiende ligeramente el borde del PCB.

La última foto es el esquema de conexión.
