Paso 4: Cableado del tablero
Este paso no es demasiado difícil, pero tienes que prestar atención constante a los cables. Tenga cuidado para que no intercambiar o corto los 5V y los carriles de tierra.

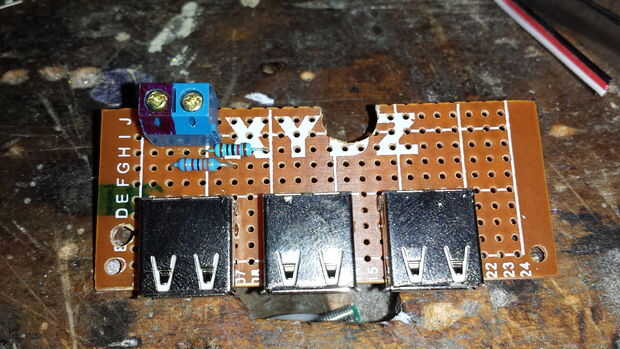

Empezar por las dos resistencias de la soldadura. Estos le dirá el dispositivo que está conectado a un cargador y puede tirar de corriente más alta. Tenga en cuenta que los valores pueden ser diferentes para varios teléfono/tablet marcas, así que buscalo en google "< dispositivo > cargador DIY" y ver qué funciona mejor. Primero probé a conectar las clavijas de datos USB juntos sin resistencias de cualquier. Trabajó, y luego probé las resistencias de 33K y 10K y funcionaba así, tan sólo usaron. Además, esto produce un 1.2V voltaje en los pines de datos, que es lo mismo que mi Samsung original cargador rápido hace. Con esta configuración de mi teléfono sólo dibuja 0.6-0.7A (aunque puede cargar hasta 1.7A), pero eso es suficiente para mantenerla en carga. ¿(Esto podría ser porque mi batería es vieja ahora? No estoy seguro.)

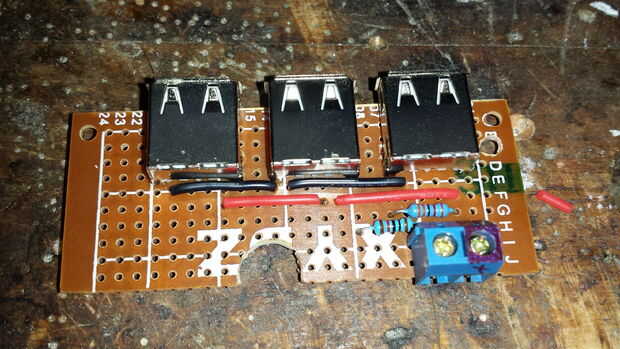

Paso siguiente es soldar los carriles de la energía. Conecte las clavijas de tornillo para el primer conector USB. Luego utilice un cable para conectar a todos los + 5V pernos juntos y todos los pines GND juntos, prestando constante atención a la polaridad y cualquier corto. El alambre que he usado aquí es 26AWG, que no es lo ideal - se debe utilizar por lo menos 22AWG.

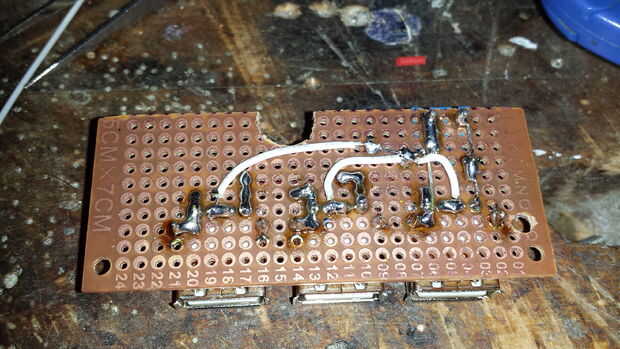

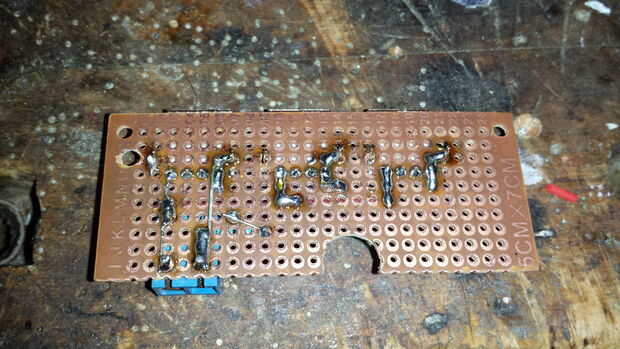

La soldadura de los pines de datos de cada conector y conectar al punto central de resistencias.

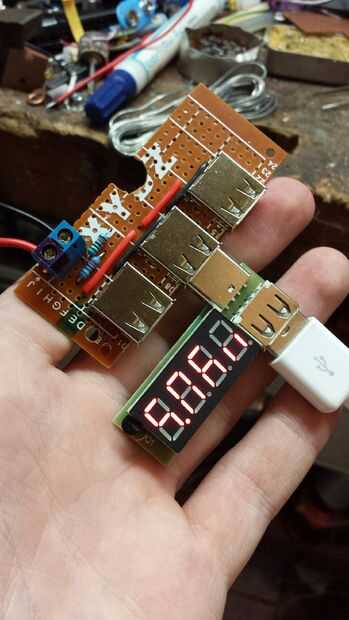

Después de comprobar (¡ otra vez!) todos los voltajes, polaridad y corto, usted puede ahora encienda de un banco de alimentación a 5V. Mida el voltaje en los pines de datos USB, se debe Lee unos 1.2V. Si no, compruebe el cableado nuevo... de lo contrario puede tratar de cargar un teléfono.
