Paso 8: La conexión a

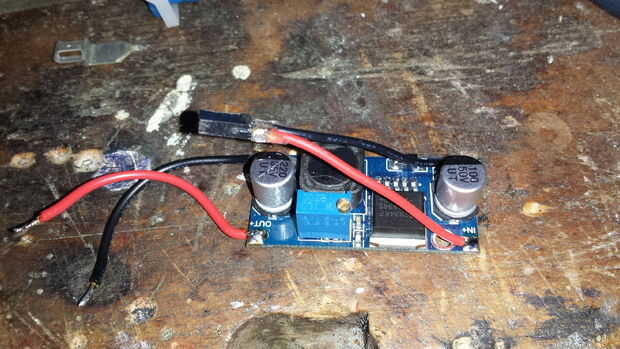

Había soldado el conector hembra de la pantalla de voltaje a la entrada del módulo convertidor.

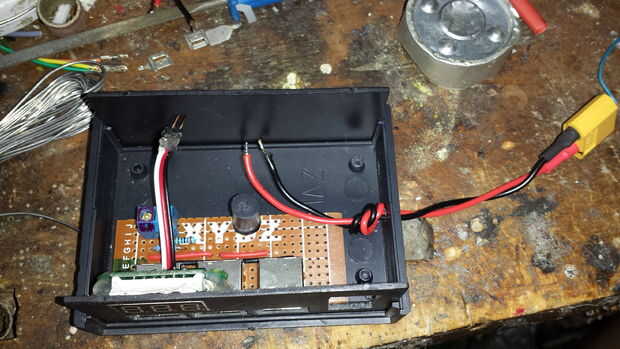

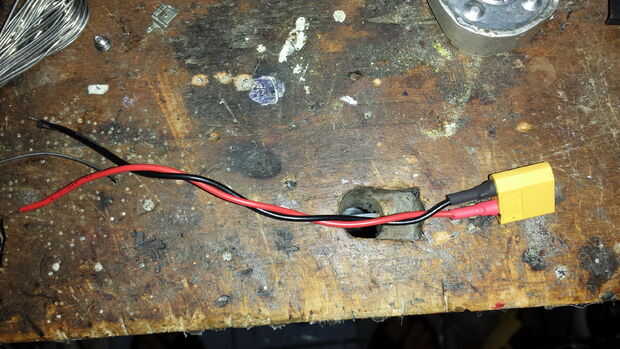

Entonces hice una alimentación desde una longitud de cable (otra vez de la fuente de alimentación de la computadora) y un conector XT60. Me torcí los cables juntos. Me perforaron un agujero de 4mm en el lado de la caja del proyecto y alimentados con los cables a través, haciendo un nudo en el interior para evitar que tirando hacia fuera.

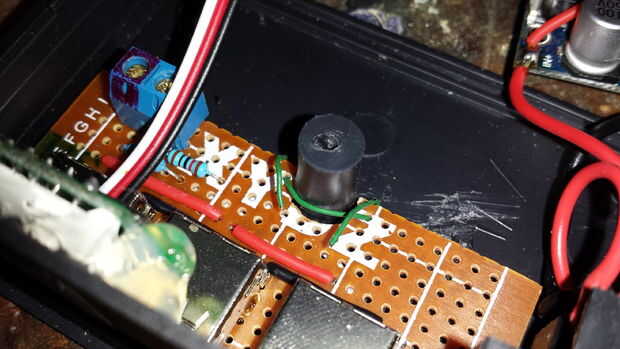

He insertado la placa junto con el panel frontal. El problema era que la Junta no fue empujada fuertemente contra la parte frontal e insertar un dispositivo USB se empuje hacia atrás un poco. Así que tuvieron que improvisar y utiliza un trozo de alambre rígido, que se doblará en el enfrentamiento del centro, a través de la PCB y empuja contra la parte frontal. Funciona sorprendentemente bien.

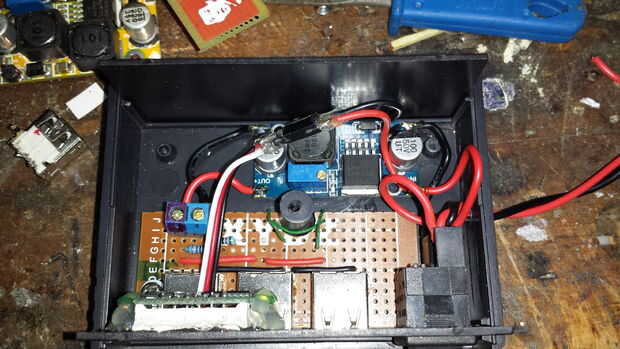

El resto fue simplemente cables hasta el interruptor de alimentación y entrada del módulo DC-DC, conectando el terminal de tornillo y enroscar la caja juntos.
